由于其小尺寸、高效率和低功耗，PMIC 成為可穿戴設備、可聽戴設備和物聯網設備等小型設備必不可少的器件。借助 Qorvo 的可配置智能電源解決方案 (ActiveCiPS?)，這些微小的高性能 PMIC 最大限度地提高了系統效率和性能，同時提供了設計靈活性并降低了物料清單成本。

在這個行業，很容易將電源視為理所當然。失去才知其可貴。管理這一重要資源對于系統正常運行至關重要，在需要更小巧、更快速和更智能器件的領域，這可能會是一個真正的挑戰。但如果內置電源管理器件幫助解決了這個問題呢？Qorvo 的可配置智能電源解決方案 (ActiveCiPS?) 器件通過內置智能和可配置性幫助控制、監測和優化不同系統中的配電和轉換。通過本科教視頻（時長：27 分鐘），您將了解 ActiveCiPS 電源管理及其如何有效幫助工程師優化設計。

進一步了解 Qorvo 的可配置智能電源解決方案 (ActiveCiPS?) 器件：觀看視頻 https://www.qorvo.com/design-hub/videos/chalk-talk-activecips-configurab...

在復雜的系統中，或者當設計師需要更先進或創新的電源解決方案時，使用分立元件可能太過昂貴。電源管理集成電路(PMIC) 將多個穩壓器和控制電路集成到一個芯片中。如今的 PMIC 很靈活，用戶可以更新默認設置，如輸出電壓、時序、故障閾值和其他參數。因此，PMIC 被應用于許多小型設備，例如可穿戴設備、可聽戴設備和物聯網設備，這一切都得益于其小尺寸、高效率和低功耗。這些微小的高性能 PMIC 最大限度地提高了系統效率和性能，同時提供了設計靈活性并降低了物料清單成本。

上圖顯示了使用可配置電源解決方案實現尺寸縮減的典型示例。

由于ActiveCiPS PMIC 產品可配置，Qorvo 提供了一個 ActiveCiPS 編程加密狗，使設計師能夠在設計過程中多次配置 PMIC。這有助于更輕松地完成調試，可以加快產品上市。通過編程加密狗，設計師可以反復生成自定義編程示例，直到實現所需的功能。在客戶為其系統優化了 PMIC 之后，Qorvo 將交付按照這些設置構建和測試的 IC。

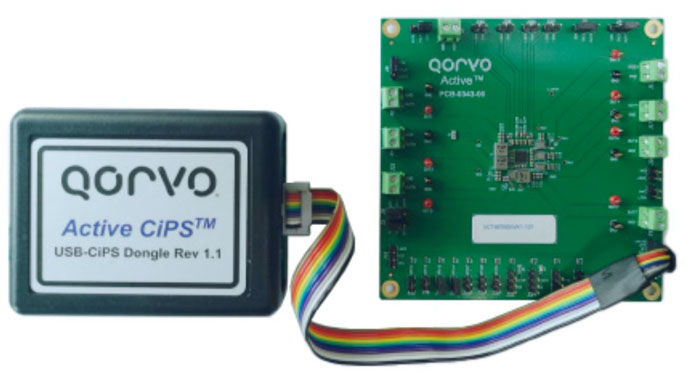

ActiveCiPS 編程加密狗使設計師能夠在設計過程中多次配置 PMIC

作為電源管理智能的一個例子，考慮使用氮化鎵(GaN) 功率放大器的系統，如相控陣?yán)走_(dá)和衛星通信。為射頻功率放大器 (RFPA) 供電需要特定的偏置時序，并在發射 RF 之前對其進行校準。GaN 器件是耗盡型 FET，運行時需要施加負柵極電壓。在增加漏極偏置電壓之前必須施加負柵極電壓，以保護器件免受損壞。不同的 GaN PA 在不同的功率水平下需要不同的漏極電壓。還需要進行校準，在漏極達到較理想的靜態電流，從而實現更好的性能。而 ACT41000 ActiveCiPS 電源管理設備等 IC 可以幫助客戶做到這一點。ACT41000 可配置性和內置智能使系統能夠在通電時自動校準，然后提供所需的啟動時序。可以在系統部署后執行自動校準，隨著時間的推移提供老化補償。它配有 ActiveCiPS 編程加密狗和 GUI，使設計師能夠調整：

●輸出漏極電壓

●靜態和最大漏極電流

●PA 器件電流和電壓保護

●開關頻率

●優化 GaN PA 性能的其他特性

Qorvo ActiveCiPS 提供了尺寸、重量、功率和成本優勢，并可以智能地根據多種需求優化功率。

(來源：Qorvo半導體)
