采用了無閂鎖效應SOI工藝的高可靠性非隔離型柵極驅動器

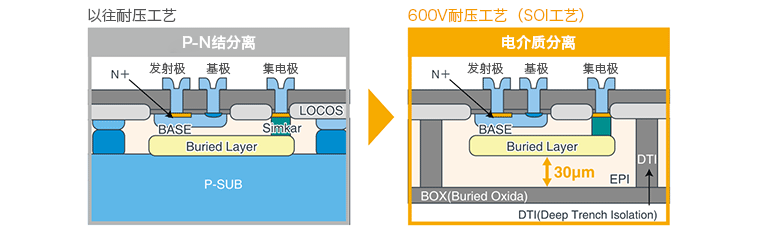

ROHM的非隔離型柵極驅動器是使用了自舉方式的高邊/低邊柵極驅動器。通過采用無閂鎖效應SOI工藝，實現了高可靠性。產生閂鎖效應時，會流過大電流，可能會導致IC或功率元器件損壞?？梢酝ㄟ^元件布局和制造工藝來改善抗閂鎖性能，而ROHM的SOI（Silicon On Insulator）工藝通過SOI基板的完全介電分離法提高了耐壓性能，并且可以從結構上避免閂鎖效應。





反向恢復時間更短的超級結MOSFET：PrestoMOSTM

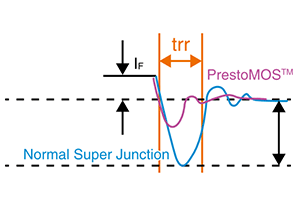

PrestoMOSTM是一種超級結MOSFET，以往的超級結MOSFET的問題在于內部寄生二極管的反向恢復時間trr特性，而PrestoMOSTM系列產品不僅具有更短的反向恢復時間trr，而且損耗更低。

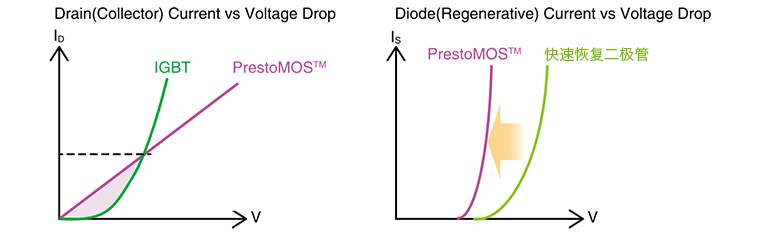

與IGBT相比，PrestoMOSTM在中低功率范圍內的損耗電壓很小，因而可以減少損耗（參見左下圖）。另外，在電機驅動電路等電路中，還可以使用高速內部寄生二極管，而無需使用外置快速恢復二極管（FRD）來減少由普通MOSFET和IGBT的再生電流引起的換流損耗。與FRD相比，PrestoMOSTM的寄生二極管的VF更低，因此損耗也更低。
