【導讀】使用兩個JFET構成直接耦合級聯放大，可以穩定的工作在輸入和輸出都是電感負載的情況下，而不發生自激振蕩。本文通過測試 MPF102 構成的直耦級聯放大電路，驗證了這種電路的穩定性。對于環形磁芯，工字型磁芯，帶有屏蔽的中周變壓器以及表貼電感進行測試，驗證在環境磁芯，表貼電感都可以避免電路由于外部磁耦合而產生自激振蕩。
§01 JFET級聯放大
討論這個問題一個主要來源是在前面 **一款N-溝道耗盡型JFET晶體管 MPF102 **[1] ，以及 對比BF245、2SK30A，2SK160A與 2SK241 對于150kHz導航信號放大關系[2] 實驗中多次碰到，利用電感作為漏極負載，提高JFET射頻放大器增益的時候，電路出現了 哈特萊自激振蕩[3] 的情況。但作為JFET的 2SK241 卻不會，那么普通的JFET安裝 2SK241 構成級聯放大器，是否也可以獲得穩定高增益的高頻放大效果呢？
1.級聯JFET放大電路
2SK241 表面上看起來是一個FET，但從內部構造來看則為兩個FET。這兩個FET形成級聯。下面是來自 圖解電路設計與制作系列的高頻電路設計與制作[4] 一書中給出的FET 2SK241 的內部結構，如下圖所示：

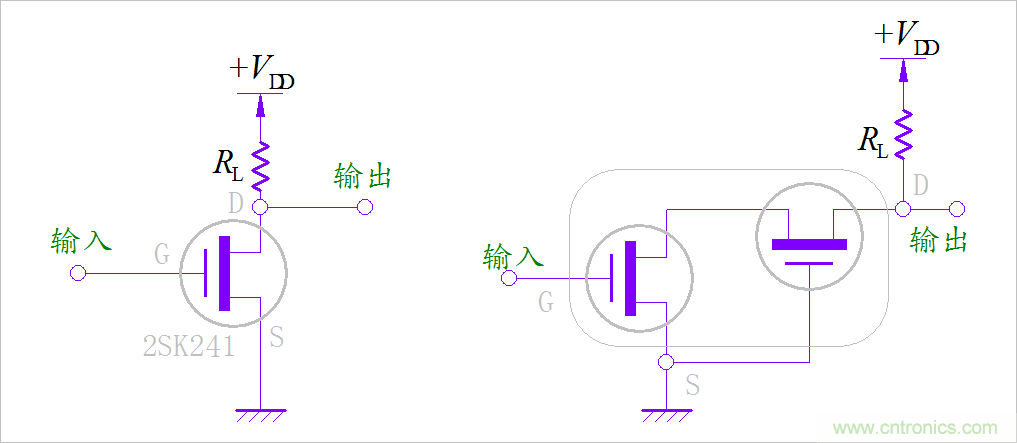

圖1-1-1 級聯型FET **2SK241** 內部結構
在其中級聯結構中，第二個FET的輸入阻抗比較低，因此所形成的電壓量小，由此從第一個FET的g-d反饋電容中影響到輸入級的信號量也就減少了。正是因為這個原因，這就是的整體的反向電容只有 0.035pf 。
2.直耦級聯電路調研
使用 JFET cascade 在BING檢索放大電路。在 80_MHz_CASCODE_AMPLIFIER[5] 顯示了一個基于 U1994E的級聯放大電路。它采用了輸入、輸出雙調諧回路完成 80MHz 放大電路。

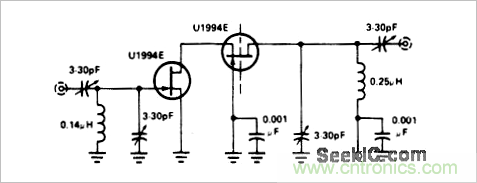

圖1-2-1 基于U1994E的級聯FET放大電路
在 Cascode amplifier[6] 對于 基于 FET 級聯放大電路進行了進一步的討論，通過級聯，減少了放大電路輸入輸出之間的耦合，增大了電路的帶寬。更重要的是給出了實際級聯工作的電路。如下圖所示：

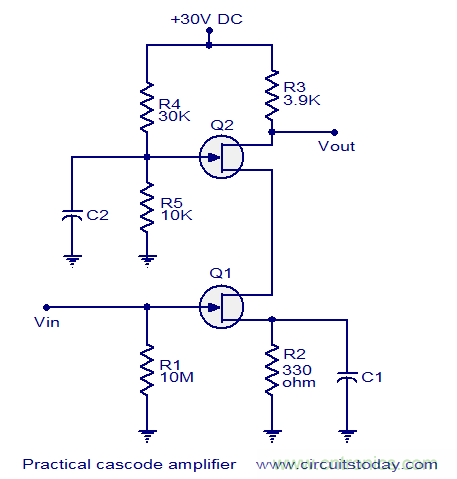

圖1-2-2- 實際級聯放大電路
在上圖中，對于 Q2 的柵極使用了 R4，R5進行了偏置，建立起電路工作的電流工作點。
Cascade amplifier circuit[7] 顯示了一個帶有中和電容直耦級聯FET高頻放大電路。它的輸入和輸出也同樣采用了雙調諧電路。C3在輸出與輸入之間構建了負反饋的中和電路。

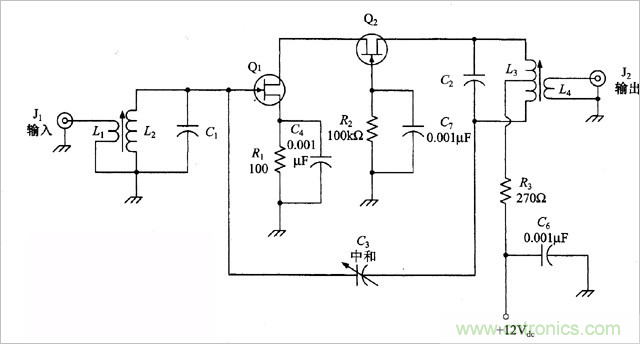

圖1-2-3 帶有中和電容的直耦級聯放大電路
TI的應用筆記 AN-32 FET Circuit Application[8] 中給出了200MHz直耦級聯FET放大電路。其中 Q2 的偏執電壓用來設置整個放大電路的增益控制。

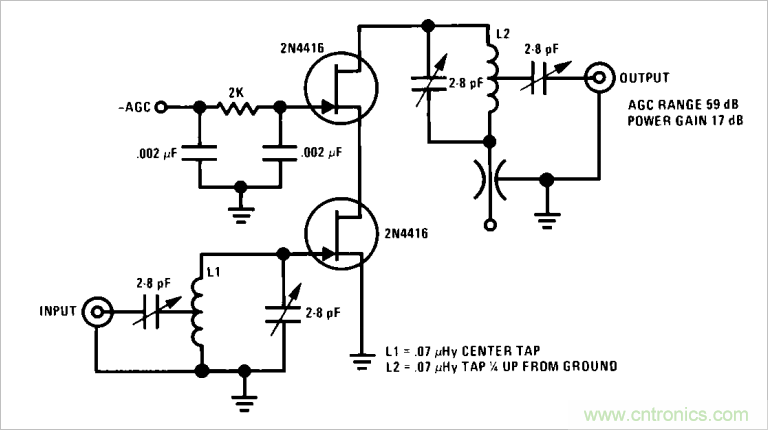

圖1-2-4 200MHz直耦級聯FET放大電路
The Hybrid Cascode — A General Purpose AGC IF Amplifier[9] 則進一步討論了這種電路在自動增益控制（AGC）方面的應用。其中包括了使用三級電路的串聯可以實現高達100dB的增益控制。

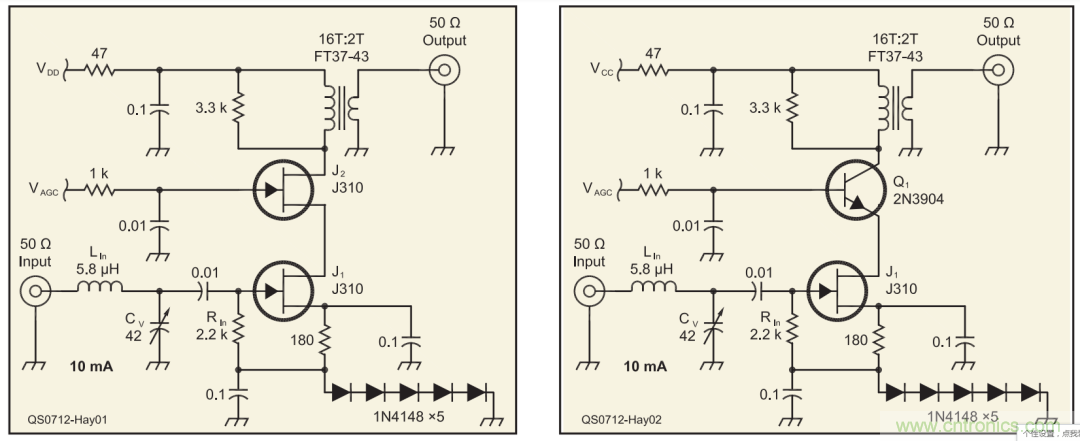

圖1-2-5 兩款直耦級聯射頻放大電路
3.實驗電路

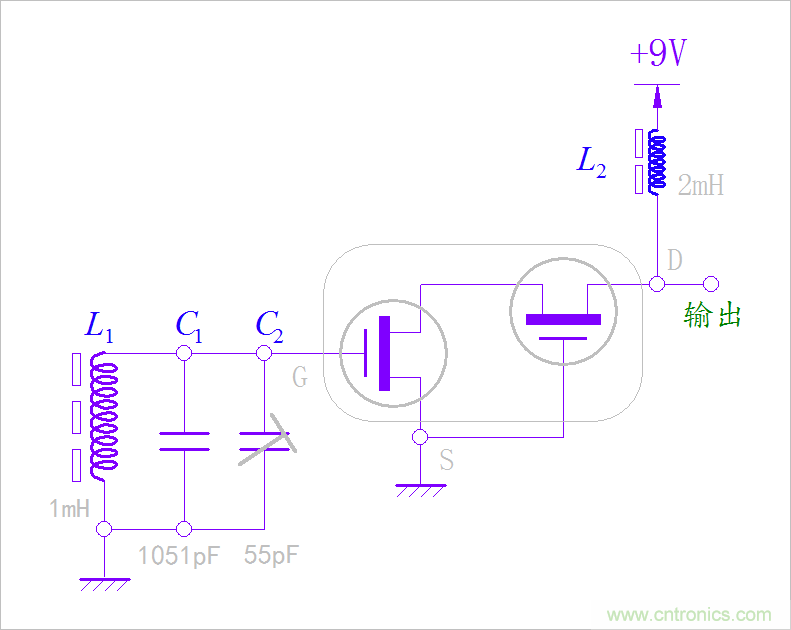

圖1-3-1- 測試實驗電路
請注意，上述電路中沒有按照【圖1-2-2】通過電阻建立他的電流工作點。
§02 測試結果
1.搭建實驗電路
在面包板上搭建的實驗電路板，使用DH1766提供工作的電壓， +12V。

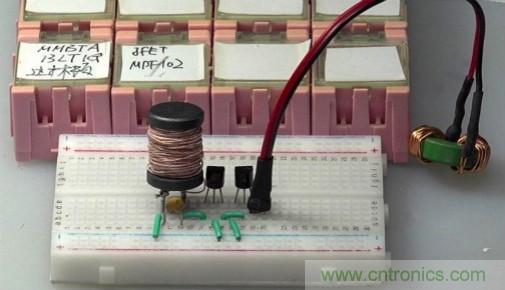

在面包板上搭建的實驗電路板
上述電路中對應的扼流圈的電感
，在頻率下
，對應的感抗為
，在頻率下，對應的感抗為
2.電路靜態
對于面包板上的實驗電路測量對應的靜態工作點。具體數值為：
◎ 電路靜態工作點：
工作電流：4.7mA
Q1 的 Vds：0.318V
Q2 的 Vds：+12V
3.電路動態特性
（1）測量Q2的漏極電壓

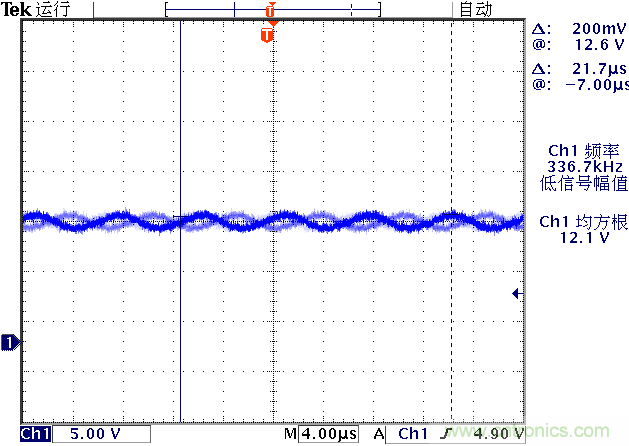

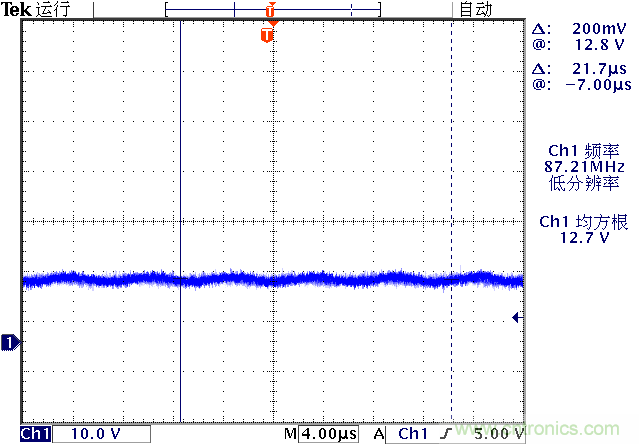

使用示波器測量Q2的漏極電壓波形，電路沒有自激振蕩。電路是穩定的！
作為對比，將上面直耦級聯重新改換成單個 MPF102 共源放大，此時電路產生強烈的自激振蕩。如下是測量得到的電路漏極電壓波形。

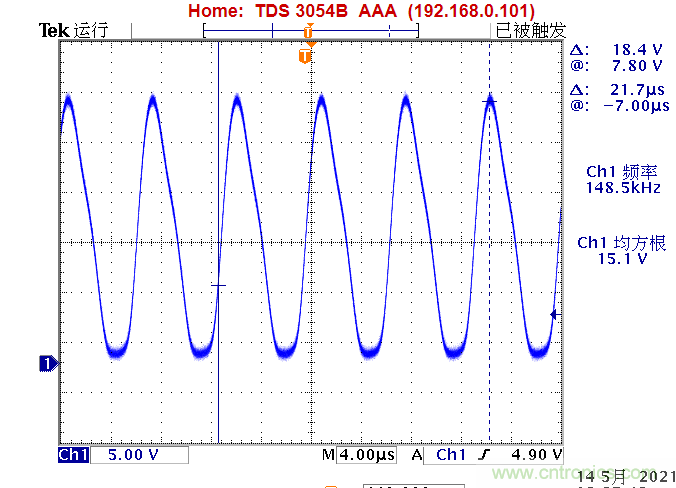

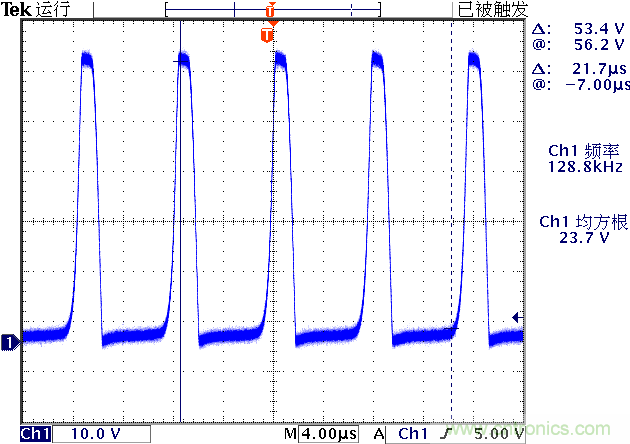

圖2-3-1 使用單個 **MPF102** 進行共源放大，電路產生自激振蕩
（2）接收150kHz導航信號
將無線充電電源放置在附近2米距離，測量電路Q2的漏極電壓波形：
圖2-3-2 直耦級聯電路放大150kHz導航信號
使用 FLUKE45[10] 數字萬用表的交流電壓檔測量Q2漏極交流電壓有效值，大小為 0.478Vrms。
作為對比，使用 2SK241 替換上面的級聯 MPF102 ，可以測量輸出的交流電壓的有效值為 0.439Vmrs。
4.提高扼流圈電感值
為了提高信號放大幅值，提高扼流圈的電感值，測試不同形式的電感，特別是對于10mH工字型的電感，測試電路是否可以穩定工作。
（1）使用工字型10mH電感
◎ 電感基本參數(10kHz)：
電感量L0：9.819mH
串聯電阻R0：42.93Ω
通電后，電路出現了強烈的振蕩。
圖2-4-1-2 電路產生了強烈的振蕩
由于距離近，增益高，即使將工字型電感彎折使其與天線電感形成90°的位置關系，也會形成強烈的振蕩。

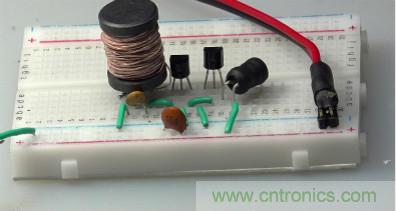

圖2-4-1-3 將工字型電感彎折與天線形成90°
（2）使用中周
為了抑制電磁耦合造成的電路自激振蕩，使用 超聲波測距測速升壓可調中周[11] .

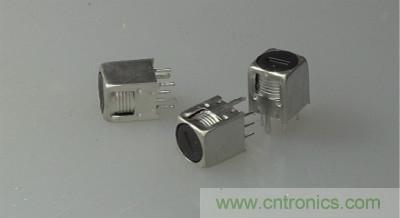

超聲波升壓中周變壓器
經過測量，它的副邊的基本參數為：
◎ 中周副邊參數：
電感L2：10.79mH
串聯電阻Rs：22.98Ω
接上帶有屏蔽的中周之后，電路處在臨界振蕩的狀態。使用FLUKE45測量交流值為 0.050Vrms 。

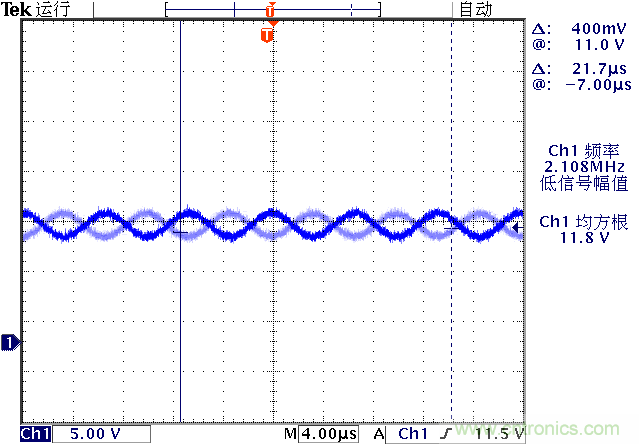

圖2-4-2-1 電路處在臨界振蕩過程中
對于150kHz的導航信號放大之后的波形如下
測量交流信號的有效值：1.022V
圖2-4-2-1 放大150kHz的導航信號
※ 測試結果總結
1.基本結論
測試了工字型電感作為負載，電路中存在著強烈的磁耦合，產生劇烈的振蕩。使用帶有屏蔽外殼的超聲波測距測速升壓可調中周[11]可以消除電磁耦合，電路可以穩定的工作。
2.測試表貼電感
測試表貼電感是否會產生耦合，造成電路振蕩。
（1）準備標貼電感
◎ 電感基本參數(10kHz)：
電感量：1.239mH
串聯等效電阻：29.75Ω
將表貼電感（1mH）焊接在插針上，便于在面包板上進行測試實驗。

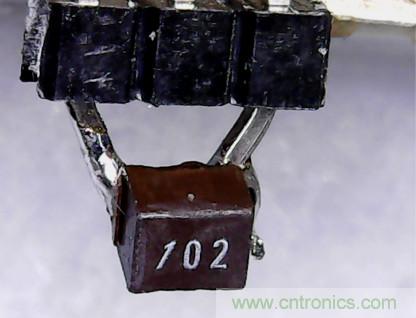

焊接到PIN 100mil上的1mH表貼電感
（2）測試標貼電感
使用表貼電感接入電路，電路穩定，不自激振蕩。測試對應的交流電壓為 80.34mV 。
打開無線節能充電線圈，將發射線圈放置在附近2米距離。測量放大后的電壓交流有效值為 1.469Vrms 。
參考資料
[1]**一款N-溝道耗盡型JFET晶體管 MPF102 **: https://zhuoqing.blog.csdn.net/article/details/116591146
[2]對比BF245、2SK30A，2SK160A與 2SK241 對于150kHz導航信號放大關系: https://zhuoqing.blog.csdn.net/article/details/116402576
[3]哈特萊自激振蕩: https://zhuoqing.blog.csdn.net/article/details/116372637
[4]圖解電路設計與制作系列的高頻電路設計與制作: http://bbs.eeworld.com.cn/thread-96449-1-1.html
[5]80_MHz_CASCODE_AMPLIFIER: http://www.seekic.com/circuit_diagram/Amplifier_Circuit/80_MHz_CASCODE_AMPLIFIER.html
[6]Cascode amplifier: https://www.circuitstoday.com/cascode-amplifier
[7]Cascade amplifier circuit: http://www.seekic.com/circuit_diagram/555_Circuit/Cascade_amplifier_circuit.html
[8]AN-32 FET Circuit Application: https://www.ti.com/lit/an/snoa620/snoa620.pdf
[9]The Hybrid Cascode — A General Purpose AGC IF Amplifier: http://www.ka7exm.net/hycas/hycas_200712_qst.pdf
[10]超聲波測距測速升壓可調中周: https://zhuoqing.blog.csdn.net/article/details/116144062
