技術確實發展得非?？欤谀缓蟛粩嗟膭?chuàng)新實現更好的性能，新穎的功能和更時尚的設計是下一代消費設備開發的基礎。



例如，我對新一代數字電視以及主要品牌如何繼續發布具有更高圖像分辨率、更時尚設計和更大屏幕尺寸的型號感到驚訝。他們現在正在談論到2020年實現8K HD。除此之外，領先的制造商在過去10年中大幅下調定價，盡管與之前的型號相比功能和性能有所提高。



對于消費電子產品的直流/直流電源解決方案也是如此。有技術和創新的需求。像TPS562201、TPS563201和TPS564201等直流/直流解決方案更小，更簡單，但卻有更高的效率降低功耗，滿足市場需求。



更好的效率



由于稱為引線框上倒裝芯片（FCOL）的封裝技術的最新進展，TI現在可以制造無引線鍵合的直流/直流轉換器。芯片通過銅凸塊直接連接到引線框架，這降低了MOSFET的導通電阻（Rdson），從而實現更高的效率和更低的功耗。



雖然用于傳統封裝的引線鍵合由于引線的高度和長度而通常需要更多的空間，但是對于FCOL，銅凸塊位于芯片下方并且不需要額外的空間，因此允許更小的總體封裝尺寸。參見圖1和圖2。TPS56x201系列采用FCOL封裝技術。



圖1：引線框上倒裝芯片（FCOL）與傳統引線鍵合對比



為了更好的輕載操作，TPS56x201系列直流/直流解決方案還具有很低的待機靜態電流（Iq），并采用了TI先進的Eco-mode™提高輕載效率，使設計人員更容易滿足來自能源之星和能源使用產品（EuP）指令等監管機構的低功耗待機要求。例如，在40mA將12V轉換至5V的器件能夠支持90％的效率。對于3ATPS563201和4A TPS564201效率曲線，請參見圖2。

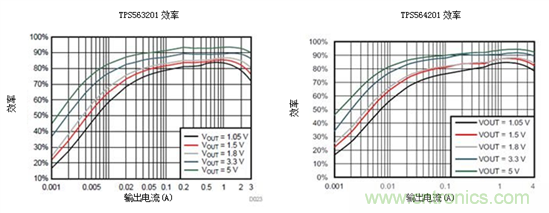

圖2：TPS563201和TPS564201效率曲線



更小的PCB尺寸



早期的TPS54326器件在消費應用中很流行。該器件采用簡單的小外形集成電路（SOIC）8引腳封裝，采用TI的DCAP2™控制方案，無需外部相位補償器件即可提供快速瞬態響應。



作為下一代解決方案，TPS563201采用小得多的小外形晶體管（SOT）23六引腳封裝——比以前的解決方案小三分之一。新解決方案還需要較少的外部組件，并具有固定的1ms軟啟動時間，無需額外的電容器進行軟啟動時間調整（見圖3）。您還不需要用于內部低壓降穩壓器（LDO）操作的穩壓電容器。

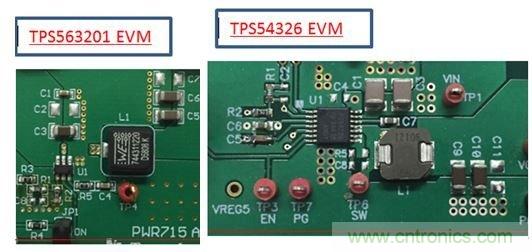

圖3：TPS54326的外部組件與TPS563201對比



便于設計



TPS56x201系列器件（參見表1）除了具有很低的外部組件數量，非常好的效率和非?？斓呢撦d瞬態響應外，還易于用于板上需要直流/直流降壓轉換器的不同插座。這種靈活性是由于所有器件之間的引腳到引腳兼容，以及即使負載電流要求變化到4A，也能以最小的變化輕松地切換電路板上的器件。TPS56x201系列還提供非常好的輕負載效率和先進的Eco-mode™功能，支持待機模式下的功耗調節。如果不需要這一點，并且希望在輕負載下以恒定的開關頻率運行，TPS56x208系列也能夠滿足這種需要。參見下表1。

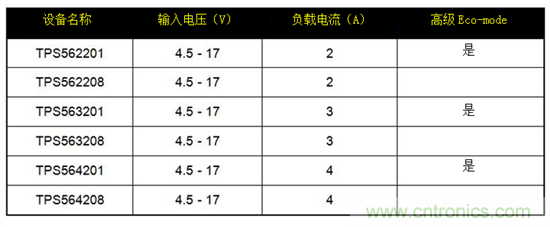

表1：TPS56x201和TPS56x208引腳至引腳兼容器件系列



其他成本敏感型應用



由于該新器件能夠在消費應用中支持簡單、經濟高效和小型的解決方案，TPS56x201還可以應用于藍牙®揚聲器、多功能打印機、游戲機、企業算和無人機中。TPS56x201和TPS56x208為高達4A電流的5V、12V和15V VIN總線電壓軌提供簡單高效的解決方案。由于DTV和其他消費類應用（如機頂盒和調制解調器）中這些解決方案的高比例，這些解決方案將為各種效率、易用性、小型尺寸和整體系統成本是關鍵因素的終端設備應用提供很多價值。
