【導讀】下面是從TB購買到的 二極管噪聲源[1] 。使用它可以形成簡易的頻譜跟蹤源，簡易的掃頻儀器以及作為真正的白噪聲發生器。
下面通過一些實驗來了解該模塊的實際物理特性。

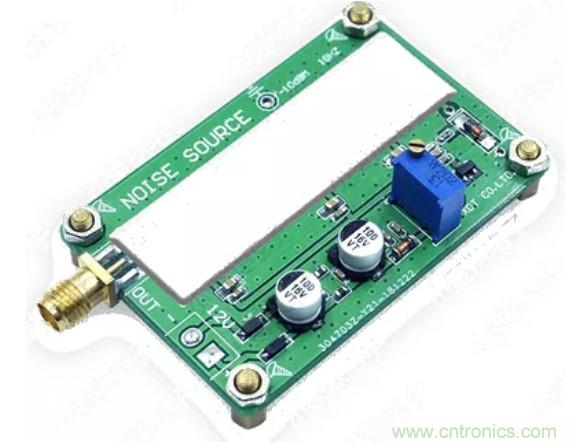

▲ 二極管噪聲源模塊

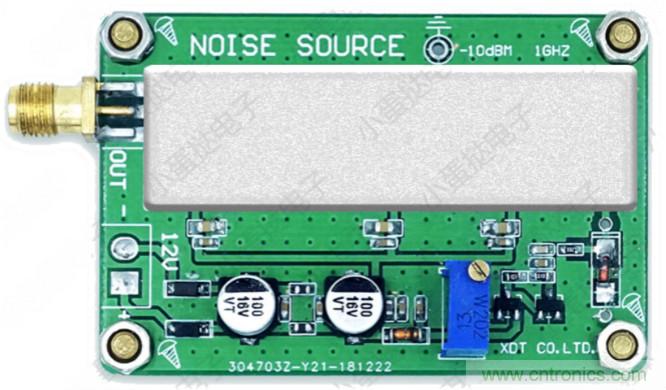

▲ 二極管噪聲源模塊外觀
※ 模塊的說明指標
1. 基本特性
原理方案： 晶體管恒流源驅動噪聲二極管產生寬帶噪聲源。再用高增益精密放大器把型號發達，使得其輸出噪聲頻譜更密度更加均衡，富頓更加平臺。輸入電壓： DC12V輸出頻率： 0-1GHz (-3dB)輸出電平： 0dBm輸出阻抗： 50Ω（±10Ω）輸出接口： SMA
2. 應用舉例
※ 模塊實測指標
1. 模塊靜態功耗
施加12V工作電壓，模塊的靜態工作電流：180mA。
2.輸出頻譜
使用DSA815頻譜儀測量模塊的輸出頻譜。
RBW=VBW=10kHz

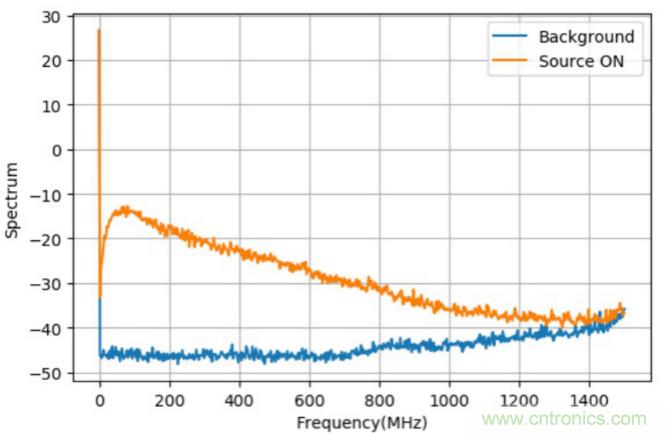

▲ 將噪聲發生器的輸出與背景噪聲合并在一起的數據
▲ 輸出噪聲的波形
3. 對比標準信號源的噪聲
對比 DS345[2] 信號源輸出頻譜與由二極管噪聲模塊所產生的噪聲頻率的對比。
下面是將DS345輸出噪聲設置在0dBm，在0~100MHz之內的頻譜對比。

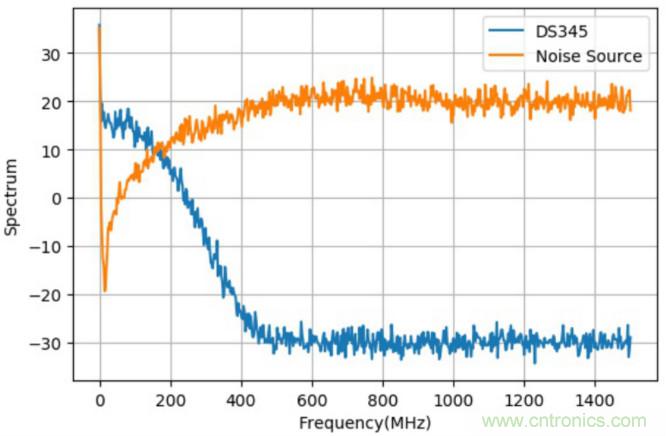

▲ 對比DS345標準噪聲源以及本二極管噪聲模塊的頻譜
※ 結論
本文簡單測試了購買得到的基于二極管的噪聲源輸出信號的的頻譜范圍，顯示了它的優越的頻譜帶寬性能。
