常用鉑熱電阻PT100是一種具有正溫度系數的感溫傳感器，即隨溫度升高，傳感器自身阻值呈正相關的變化，如圖1，被測對象的溫度每上升1℃，PT100的阻值隨之增加0.385Ω，在-200℃~850℃的區間內，鉑熱電阻PT100良好的線性度，為開發者開發提供了高精度測量的保障，這是PT100應用廣泛的原因之一。

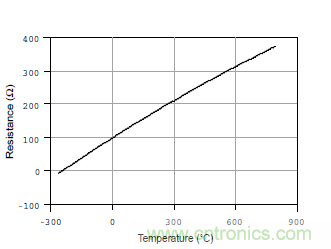

圖1 PT100曲線



PT100可作為高精度測溫傳感器，功能優異，但是在工業環境復雜的情況下，傳感器冗長的導線會帶來線阻抗，這對于0.385Ω/℃，若想保證0.1度的精度，即需要保證線阻抗引來的誤差必須小于38.5mΩ，而為了不引入傳感器PT100自身熱效應帶來的誤差，PT100的恒流源電流一般設置在0.1mA~1mA，若恒流源設置在1mA，由式1.1計算可得，誤差電壓須小于38.5uV，這是排除噪聲影響下的估算。



（1.1）



因此，想要得到高精度測溫效果，必須消除傳感器線阻抗帶來的誤差影響，行業內一般接線有三種方式，如表1。

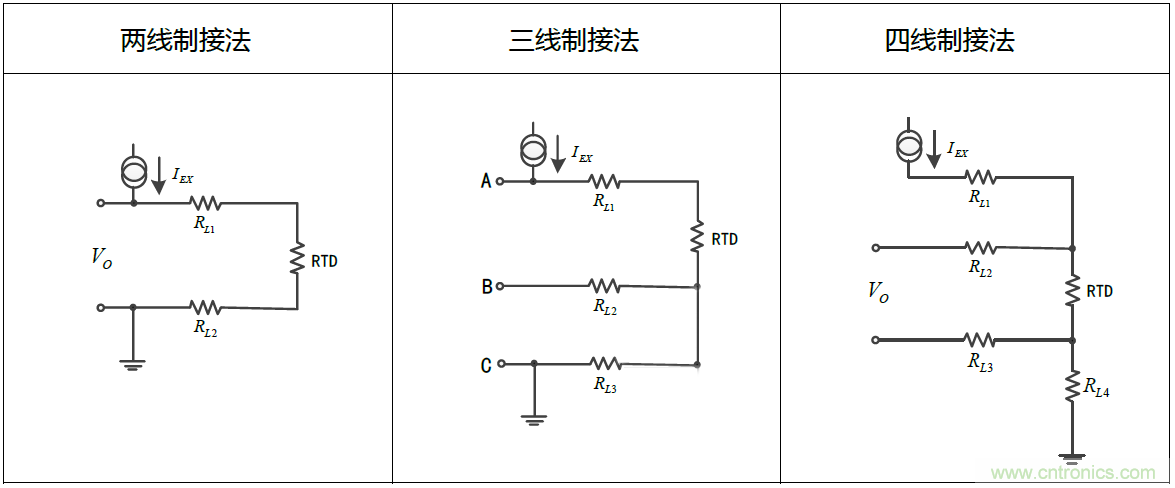

表1 PT100通用接法



由表1可以看出，兩線制接法線阻抗誤差最大，且無法排除；四線制接法也稱開爾文氏接法，最為精準且簡單，但是需要接口資源比較多；三線制接法可以通過計算排除線誤差，節約接口資源，但是需要三根線等阻抗，這也是比較容易實現的。



針對復雜的工業環境，客戶對于高精度測溫產品的需求，ZLG致遠電子推出一款雙通道高精度熱電阻PT100隔離測溫模塊TPS02R，可以實現在-200℃~850℃的區間內測量精度為0.02%±0.1℃，10ppm低溫漂指標。

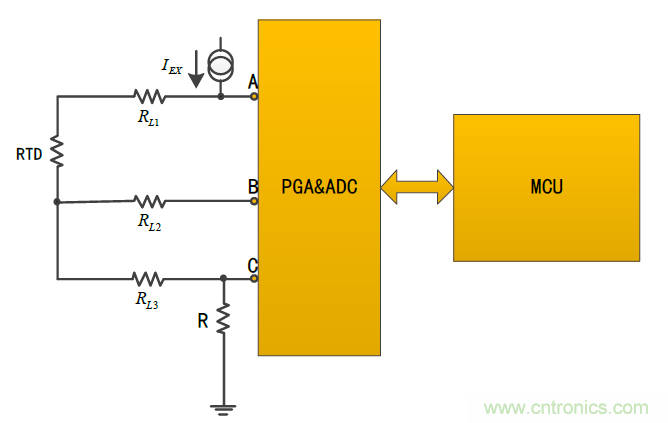

圖2 三線制接法運用



如圖2，三線制接法采集電壓信號，由后端PGA提供增益放大，經ADC模數轉換，輸出數字信號給MCU處理，由于A，B，C三線均存在線阻抗RL1，RL2，RL3。這里可以通過安裝標準三線制PT100，可保證：



（1.2）



恒流源流經共模電阻R，為ADC提供一定的共模電壓，ADC差分輸入通道分別測量AB，AC兩端電壓,。已知：



（1.3）



結合式1.2，經過計算處理：



（1.4）



通過式1.4，可以得到完全消除線阻抗誤差的PT100測量值，實現高精度溫度測量。三線制接法可以在實現與四線制相同測量精度的同時，節省出一個接線端子，這對于對用戶開發小型化產品優勢很大，三線制接法只要保證A，B，C等阻抗，即可保證線阻抗的引入誤差基本可忽略不計。



ZLG致遠電子TPS02R在三線制接法的基礎上，對恒流源做優化處理，利用運放負反饋原理，提高恒流源穩定性，并為ADC輸入提供一定共模電壓，為ADC差分測量提供保證，并賦予監測報警功能。具體測量數據如表2。

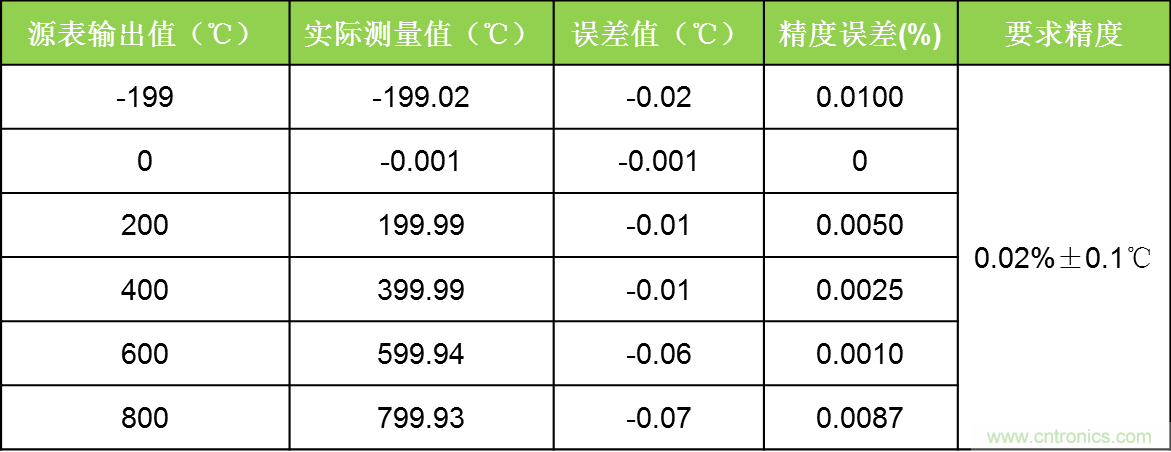

表2 ZLG測溫方案驗證數據
