負電壓的產生電路圖原理



在電子電路中我們常常需要使用負的電壓，比如說我們?cè)谑褂眠\(yùn)放的時候常常需要給他建立一個負的電壓。下面就簡單的以正5V電壓到負電壓5V為例說一下他的電路。



通常我需要使用負電壓時一般會選擇使用專用的負壓產生芯片，但這些芯片都比較貴比如ICL7600，LT1054等等。哦差點忘了MC34063了這個芯片使用的最多了，關于34063的負壓產生電路我這里不說了在datasheet中有的。下面請看我們?cè)趩纹瑱C(jī)電子電路中常用的兩種負壓產生電路。





現在的單片機有很多都帶有了PWM輸出，我們?cè)谑褂脝纹瑱C(jī)的時候PWM很多時候是沒有用到的用他輔助產生負壓是不錯的選擇。

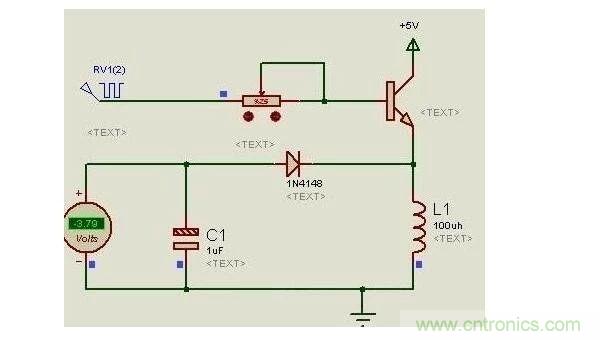

上面的電路是一個最簡單的負壓產生電路了。他使用的原件是最少的了我們只需要給他提供1kHZ左右的方波就可以了，相當?shù)暮唵?。這里需要注意這個電路的代負載能力是很弱的，同時在加上負載后電壓的降落也比較大。

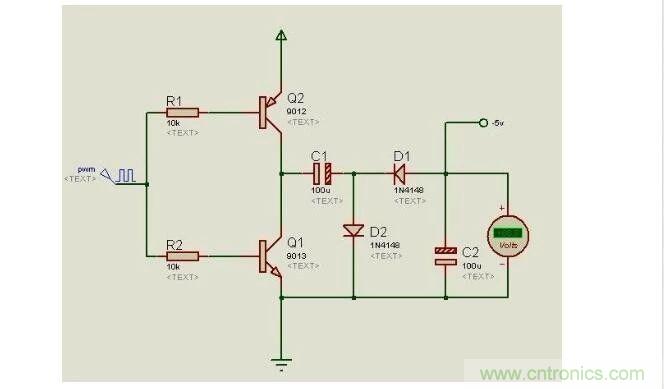

由于上面的原因產生了下面的這個電路：





負電壓產生電路分析



電壓的定義：電壓（voltage），也稱作電勢差或電位差，是衡量單位電荷在靜電場中由于電勢不同所產生的能量差的物理量。其大小等于單位正電荷因受電場力作用從A點移動到B點所做的功，電壓的方向規定為從高電位指向低電位的方向。



說白了就是：某個點的電壓就是相對于一個參考點的電勢之間的差值。V某=E某-E參。一般我們把供電電源負極當作參考點。電源電壓就是Vcc=E電源正-E電源負。

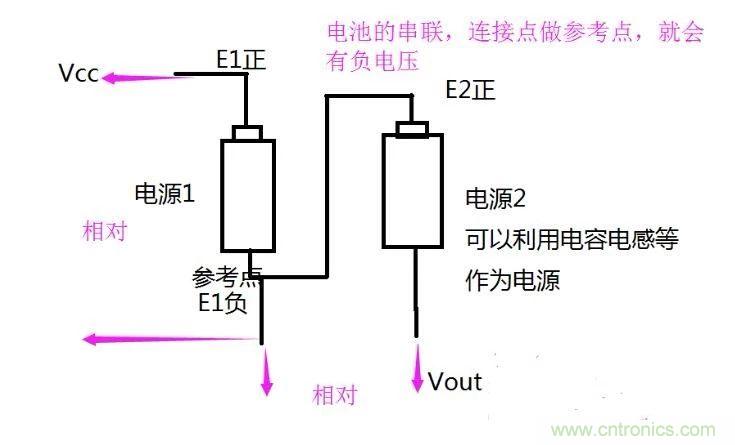

想產生負電壓，就讓他相對于電源負極的電勢更低即可。要想更低，必須有另一個電源的介入，根本原理都是利用兩個電源的串聯。電源2正極串聯在參考電源1的負極后。電源2負極就是負電壓了。





一個負電壓產生電路：利用電容充電等效出一個新電源，電容串聯在GND后，等效為電源2。則產生負電壓。

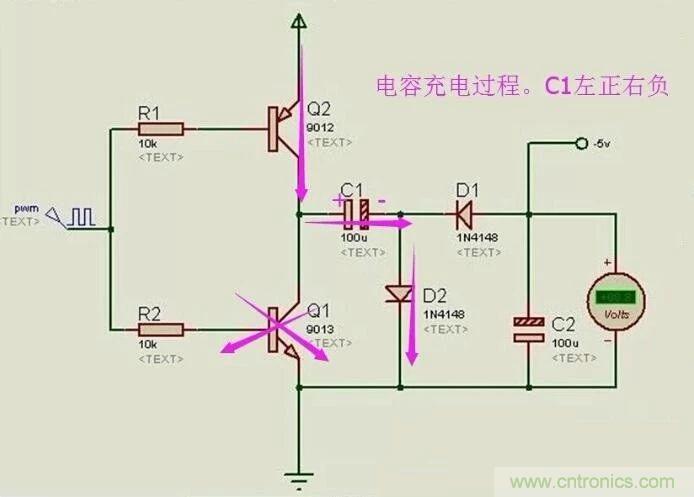

1、電容充電：當PWM為低電平時，Q2打開，Q1關閉，VCC通過Q2給C1充電，充電回路是VCC-Q2-C1-D2-GND。C1上左正右負。

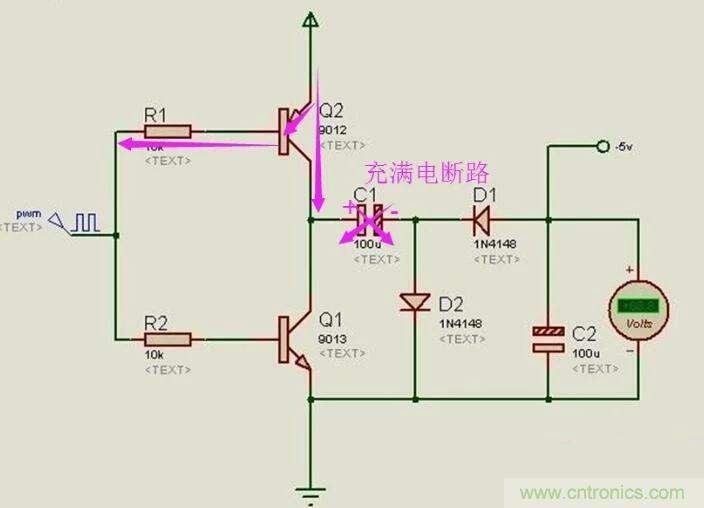

2、電容C1充滿電

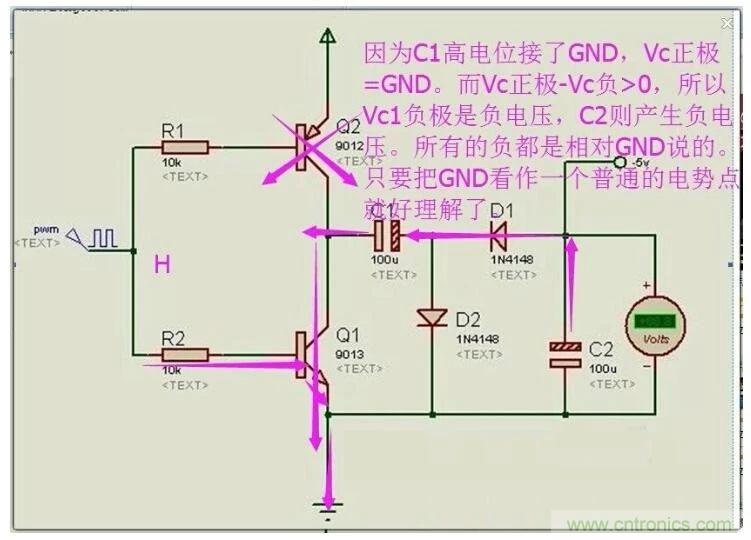

3、電容C1作為電源，C1高電勢極串聯在參考點。C1放電，從C2續流，產生負電壓。



當PWM為低電平時，Q2關閉，Q1打開，C1開始放電，放電回路是C1-C2-D1，這實際上也是對C2進行充電的過程。C2充好電后，下正上負，如果VCC的電勢為5點幾伏，就可以輸出-5V的電壓了。





產生負電壓（-5V）的方案

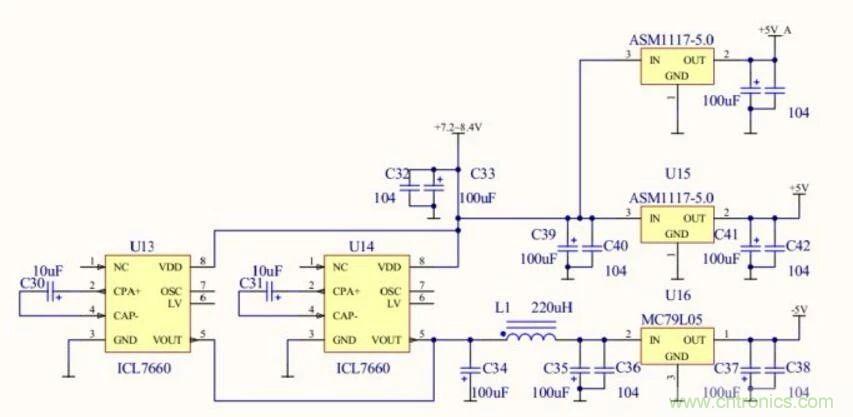

7660和MAX232輸出能力有限，做示波器帶高速運放很吃力，所以魏坤也得用4片并聯的方式擴流。



第一版是7660兩片并聯的。



用普通的DC/DC芯片都可以產生負電壓，且電壓精確度同正電壓一樣，驅動能力也很強，可以達到300mA以上。



一般的開關電源芯片都能產生負電壓，實在不行用用開關電源輸出的PWM去推電荷泵，也可以產生較大的電流，成本也很低，不知紋波要求多少，電荷泵用LC濾波之后紋波相當小的。7660是電荷泵所以電流很小。



整個示波器的設計數字電源的+5V和模擬電源的+５V是分開供電的，但是數字地和模擬地應該怎么處理呢？



數字地和模擬地是一定要連在一起的，不然電路沒法工作。



數字部分的地返回電流不能流過模擬部分地，兩個地應該在穩定的地參考點連在一起。



負電壓的意義



1、人為規定。例如電話系統里是用-48V來供電的，這樣可以避免電話線被電化學腐蝕。當然了，反著接電話也是可以工作的，無非是電壓參考點變動而已。



2、通訊接口需要。例如RS232接口，就必須用到負電壓。-3V～-15V表示1，+3～+15V表示0。這個是當初設計通訊接口時的協議，只能遵守咯。PS:MAX232之類的接口芯片自帶電荷泵，可以自己產生負電壓。



3、為（非軌到軌）運放提供電源軌。老式的運放是沒有軌到軌輸入/輸出能力的，例如OP07，輸入電壓范圍總是比電源電壓范圍分別小1V，輸出分別小2V。這樣如果VEE用0V，那么輸入端電壓必須超過1V，輸出電壓不會低于2V。這樣的話可能會不滿足某些電路的設計要求。為了能在接近0V的輸入/輸出條件下工作，就需要給運放提供負電壓，例如-5V，這樣才能使運放在0V附近正常工作。不過隨著軌到軌運放的普及，這種情況也越來越少見了。



4、這個比較有中國特色，自毀電路。一般來說芯片內部的保護電路對于負電壓是不設防的，所以只要有電流稍大，電壓不用很高的負電壓加到芯片上，就能成功摧毀芯片。
