您可能會問自己，“我如何在競爭中取勝？”或“什么是幫助我維持業務和實現未來發展的理想選擇？”問題的核心在就于集成功能，其中實時控制可實現實時連接。



全新系列的C2000™實時控制器F2838x提供更優化的連接選項，控制性能得到提高，而且能夠在工業應用和高功率電網應用中展現出系統級靈活性。如圖1所示，該系列是一款具有性能增強功能的F2837x器件和一個新的連接管理器，以及一個可卸載處理密集型通信并優化連接的、基于Arm® Cortex®-M4的子系統。

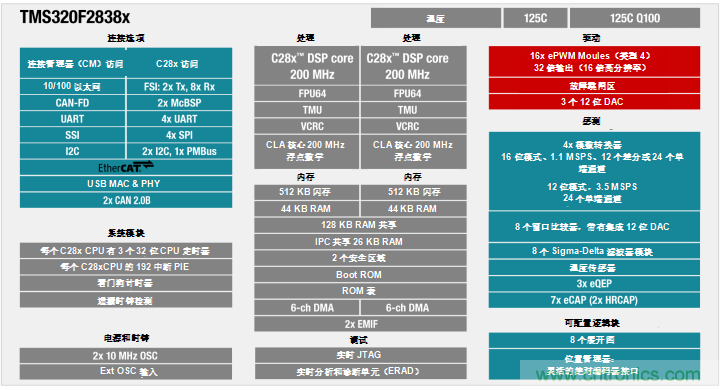

圖1：TMS320F28388D框圖



F2838x通過啟用通常由FPGA/復雜可編程邏輯器件、專用集成電路和通信微控制器（MCU）/微處理器執行的功能，可為連接的伺服驅動器、交流驅動器、工廠自動化和工業電源設備提供近乎單芯片的解決方案。



通過基于Arm® Cortex-M4的專用連接管理器實現實時通信。由于集成了EtherCAT功能，無需使用外部ASIC。還支持10/100以太網、CAN FD、USB和各種高速串行端口。此外，快速串行接口（FSI）可實現高達200 Mbps的通信，并在隔離柵上實現低成本路徑。



典型的FPGA/CPLD功能由多個F2838x功能來實現。可配置邏輯塊（CLB）允許：



-創建絕對值編碼器接口

-專用脈沖序列邏輯

-客戶化定制定時器、串行接口和逆變器保護機制



快速電流環路（FCL）技術可在不到500ns的時間內處理關鍵伺服驅動器磁場定向控制環路。還包括可連接通用隔離Delta-Sigma轉換器的Sigma-Delta濾波器模塊、更高級別的高分辨率PWM（最多32個ePWM通道），以及用于逆變器保護和靈活定時器同步的高級比較器子系統。



通過以下方式實現高性能循環控制：



-采用三角數學單元（TMU）增強了領先的C28x™ DSP內核，以加速關鍵的arctan、sin和cos函數；

-采用新型快速整數除法硬件，用于高效計算；



采用64位浮點單元，用于提高伺服運動控制的精度。



控制律加速器（CLA）可用于增加并行控制或信號處理。具有后處理硬件的四個獨立16位精密模數轉換器具有讓可用通道加倍的新型單端模式。將主機和通信任務卸載到連接管理器可以釋放循環，以專用于實時控制。



一旦投入全面生產，F(xiàn)2838x系列將提供六種配置（表1）。所有器件的標配均包含連接管理器和以太網?？蛇x配置包括單（1.0 MB閃存）或雙（1.5 MB閃存）C28x加控制法加速器（CLA）子系統、可配置邏輯塊訪問和EtherCAT功能。F2838x采用16 mm×16 mm 337 焊球細間距球柵陣列封裝，結溫為-40°C至125°C。

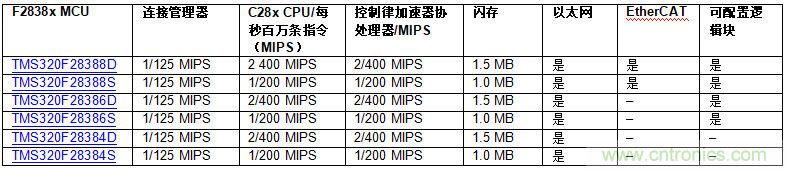

表 1：F2838x配置



眾所周知，控制、靈活性和性能是電機驅動、工廠自動化和大功率電網應用的三大要素。只要將連接集成在一顆芯片上，您就擁有了一個實時控制和連接的MCU，可以引導您的業務向前發展，并在未來幾年實現系統級靈活性。
