1、如果未經過對儀器的EMI、EMS指標測試就選定了濾波器，基本上屬于“盲人騎瞎馬、夜半臨深池”的主兒；



2、如果機器上選擇的是一個市面上買來的通用濾波器，這個濾波器基本上是可以不加的；



3、濾波器8分定制、2分通用才算比較靠譜。



下此結論的原因是因?yàn)樽罱龅降暮脦灼鹗虑?，都加了濾波器，但傳導就是不過，最后還是根據測試結果給設計了個濾波器樣品，一裝上ok才算pass，其實設計本身也并不復雜，不過多加了一級差模電容和差模電感、或調整了一下濾波器電感電容的參數而已。通用型的IEC插座濾波器，里面的空間很小，一般只能放得下2個共模電容、一個差模電容和一個共模電感，靠這點東西就能放之四海而皆準，難度莫大焉。





那濾波器應如何選型？



第一種是預知曉（起碼是估計）需濾掉的雜波頻點或頻段和強度，然后提出對濾波頻段的衰減要求，將此要求提給廠家，由廠家給您設計一款適用的濾波器。



第二種是先設計產品，結構空間上預留出裝濾波器的位置，等產品裝好后進行測試，根據測試的結果確定濾波器的濾除頻點和衰減特性。



除此二者外，基本上沒有其他的方法能有效地選好濾波器。



案例1：



如低頻無極燈產品，整流器開關頻率220KHz，此頻率是干擾的基頻，其他干擾頻率基本都是此頻點的高次諧波，在起初設計時，就可以根據預估給出濾波器的要求來，220KHz頻點時，共模插損ILCM=60dB 差模插損ILDM=60dB，根據這個要求，濾波器廠家就可以設計出濾波器來。



如手術室用監護儀，與手術刀在共同的環境下使用，手術刀的頻率是500KHz，可以根據預估給出對濾波器的要求，500KHz頻點時，共模插損ILCM=70dB 差模插損ILDM=70dB，根據這個要求，濾波器廠家就可以設計出濾波器來。



插損這個指標，行規是在50Ω的標準負載下測得的，但實際電路中，阻抗匹配的不可能這樣標準，因此，插損的指標在使用會打些折扣。所以預估時要求指標要高些。



案例2：

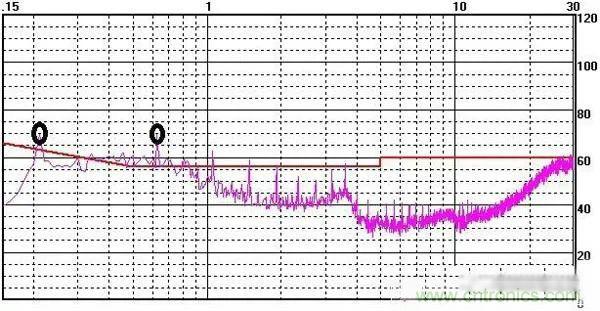

某產品未加濾波器時的測試結果，畫黑圈的是兩個主要的超標頻點，最左側的點是213KHz，超標7dB左右，右面一個是它的高次諧波，可以不必理它，213K濾掉了，那個也就跟著消除了。

作為電子設計工程師，能預估出、或能測出預定的干擾頻率和提出擬衰減的指標來，這就夠了。



濾波器有多種，做儀器設備中常用到的是電源濾波器和信號濾波器。其他類型的作無功功率補償?shù)碾娏V波器、微波頻段的濾波器不是這里討論的內容。



濾波器的選擇需要考慮以下多點：



1.電壓



這個電壓值要求是一個范圍，是穩態電壓±紋波電壓的綜合。



2.電流



電流的指標很關鍵，它決定了濾波器內部的電感的繞組銅線和引出線的線徑。如果選細了，細導線上跑大電流，如小馬拉大車，會引起嚴重發熱以至燒毀。這個電流也是一個范圍，穩態電流 波動電流的最大值。



3.電磁兼容標準要求



既然是濾波器，為的就是濾掉一些不期望的頻段，而濾除的效果一般是由EMC測試標準和現場應用的直觀結果來確定。尤其是電源濾波器，最好能確定用此濾波器的產品需要通過的是哪個標準，根據標準要求的不同，在選擇時也有其特定的測試頻段要求。



電源濾波器的主要針對指標是傳導發射CE和傳導抗擾CS，信號濾波器的則主要看EMC標準里對不期望輸入頻段和不期望輸出頻段的要求了。



比如無極燈用的整流器，本身就是一個開關工作狀態，會有對外的發射，EMC測試時候會重點檢查其開關頻率以及其高次諧波成分的傳導干擾，濾波器就需要針對這些特定頻段或頻點具有足夠的濾除效果。



4.安規標準要求



讀者可能會覺得奇怪，選濾波器，說安規標準干啥？這是因?yàn)闉V波器一般用在電源輸入端和板卡的接口處，這些部位都是安規問題的重災區。等于是濾波器一身承擔了多個要求。與濾波器有關的安規重點是三個指標：絕緣耐壓、漏電流、剩余電壓剩余能量。



絕緣耐壓打LN對地的絕緣強度，考驗的是Y電容的耐壓值，Y電容大了，漏電流就會大，容易導致安規要求上的漏電流超標，現在有部分廠家設計上就采取了輸入端無Y電容設計（如圖）。這樣LN對G就成了LN通過L1、Cy1、Cy2、G’對G了，而G和G’是不連的。如果采用了輸入端接Y電容的方式，即將Cy1和Cy2放到前面R的左面來，則測試時須注意絕緣耐壓的設定和漏電流的大小是正相關的，最高不超過20mA。曾經遇到過差點被退貨說濾波器安規不合格的情況，最后經查是1500V時漏電流設定為2mA（應為5mA），測試儀器報警就是正常的了。



另一個問題就是R的選擇，有好多廠家的濾波器沒裝這個電阻，在拔掉插頭后，在較短的時間內，去摸電源的插口，如果會有被電的感覺，問題就出在沒裝這個電阻上。這是個高耐壓、起泄放電作用的功率電阻。



5.濾波器電路結構形式



電路結構形式和期間的參數選擇是濾波器的核心，但就是在這一部分，應用工程師的選擇常常兩眼一摸黑著選，雖然大多時候也差不多可以用，但既不知己也不知彼的設計方式，浪費資源、埋留隱患的可能性就大大增加。這在需要精益設計、從中國制造到中國創造的電子制造業，從初級工程師向資深工程師的成長期望上來說，都是不合時宜的。



濾波器的作用是對通過其的不同頻率有不同的放大效果，對通帶內頻段的則不衰減，對通帶外要抑制的則以幾十個dB的級別進行衰減，從而達到過篩子的目的。但就是濾波器在對不同頻率的電壓幅值采取不同放大倍數的時候，電磁波的相位也在發生變化，因?yàn)橄辔灰彩呛皖l率有關的，所以濾波器結構形式的選取，也還是有些學問的。



濾波器結構形式常用的是三種：



a.巴特沃思濾波器：特點是通帶內放大倍數平整，通帶內，隨著頻率的變化，濾波器放大倍數基本維持不變；但缺點是通帶向截止段的過渡段，過渡的較為平緩。意思是說，敵人和朋友的界限不是很清楚，有一部分朋友也在干著敵人的事情，有一部分?jǐn)橙艘苍趲臀覀?，?duì)這一部分是殺掉還是留在組織里，讓人很糾結。如果有用頻率和干擾頻率離得很近，這種濾波器的作用就很有問題。



b.切比雪夫?yàn)V波器：它可以很好的解決巴特沃思過渡帶平緩的缺點，在這種形式的濾波器中，過渡帶很陡峭，即使有用頻率和干擾頻率很近，因?yàn)檫^渡帶很陡峭，所以其截止頻率點前后兩個頻段放大倍數的差別很大，非友即敵，很好區分，是朋友就沒干過對不起我們的事，是敵人的就沒干過對我們好的事，所以朋友拉入組織優厚待遇，是敵人則干凈利落的消滅之。高山之側必有深谷，一個優點必然伴隨著一個缺點，切比雪夫?yàn)V波器的缺點是在通帶頻率的末端部分，放大倍數會有較強的波動，即在通帶內，隨著頻率的變化，放大倍數雖然比濾除頻段大了很多，但對通帶內的頻率，其放大倍數并不是保持穩定不變的，就是說，朋友們的情緒并不穩定，也不是所有朋友都一如既往的付出幫助。（僅做舉例說明，不要誤解為對朋友的不滿哈）



c.貝塞爾濾波器：此種濾波器不是很通用，用的較專，因?yàn)樗奶匦允窍辔痪€性。前兩種關注的是放大倍數，但如果對語音信號，比如歌曲，通帶內放大倍數雖然沒有變化，但其旋律卻不再悠揚。因?yàn)橄辔坏淖兓瘜?dǎo)致歌曲的嘔呀啁咤難為聽。此時，貝塞爾濾波器將會發生其作用。



至于選擇哪種濾波器電路結構形式，電路工程師未必去做深入研究，但須知道自己想要的特性，并提供給濾波器廠家，由他們幫您做選擇。



現在的電源濾波器都是低通濾波器，通過的都是工頻50Hz或60Hz，這是有用頻率，其他的全是無用的了，所以用截止頻率在1KHz以上的就綽綽有余，因此，盲人騎瞎馬似的隨便選濾波器，很多時候也沒出問題。所以對電源濾波器的選取在工藝、安規上就要多關注了。但在有特定輸出或輸入的場合，電源濾波器的選擇就要謹慎了。比如醫療手術時的電刀產品，其工作頻率是500KHz，它本身會對網電源造成干擾，所以電刀的對外傳導干擾需要抑制；同時，與電刀共用電源的設備也要警惕，其500KHz也可能會對您產生干擾。



6.插損曲線



濾波器的插損測量當不得真。舉例來說，如果我們發現100KHz超標13dB，選擇了一款濾波器，從插損曲線上看出其在100KHz時的插損是 20dB，覺得此濾波器用上去就肯定就沒問題，那就錯了，因?yàn)閺S家的插損曲線都是在50Ω-50Ω的標準阻抗下測得，實際上的應用現場，基本可以肯定不是如此標準的源阻抗和負載阻抗特性，所以濾波器的衰減效果會大打折扣，因此，選擇的時候?qū)M抑制的頻率點必須至少留出20dB的余量，如上例就需選擇 100KHz時插損不低于33dB的濾波器。



另外插損分共模插損和差模插損，一般對30MHz以上的干擾，選擇共模插損滿足上面要求的濾波器，10MHz以下的干擾選擇差模插損滿足要求的濾波器，對上例100KHz，選擇差模插損33dB的濾波器。



7.濾波器的安裝形式



這個問題好理解，一般有板式（有可焊插針引腳）、螺絲固定安裝、IEC標準（帶單相220V三針輸入）、帶開關的IEC，這個根據實際結構功能要求選擇即可。



8.安裝工藝規范



濾波器的安裝是僅次于電路結構形式和組成器件指標的技術要素。主要體現在濾波器的位置、接地的措施。位置要求靠近輸入或輸出端，為的避免輸入端輸出端線纜上的高頻干擾輻射出來影響到其他電路；輸入線輸出線不得并行走線，不得靠近走線，以免相互串?dāng)_造成該干凈的干凈不了；濾波器課題是金屬殼體，接地要求面接地而不是線接地，須保證整個面與地接觸良好，不能僅靠固定引腳的螺絲或上面引出的接地導線來接地，導線接地的引線電感量大，高頻接地阻抗偏高導致高頻接地不良，濾波效果不好；接地線纜不宜用擰接方式，必須選用焊接方式。



9.濾波器的Q值



Q值對實際濾波效果影響倒不大，但Q值代表的是損耗 / 輸入功率，Q值越高，說明損耗越大，意指會有部分能量在濾波器的電感上被損耗掉。在一般的低功率電源濾波器和信號濾波器上，此問題不會太突出。但在較大功率的濾波器上，這個損耗不可小視，一是會引起發熱，發熱后的電容會引起較大的負面影響，漏電流、耐壓、容值等都會隨溫度變化而變化；二是耗電量大會導致無謂的電損失。



10.其他



另外的內容就是濾波器的內部了，作為用戶是看不到的，灌封膠的灌封均勻致密程度、器件和金屬之間絕緣紙的厚度，這些用戶只能通過訊問的方式了解了，至于生產廠家說不說實話，全憑天命。



本文轉載自珠海立飛技術服務有限公司微信公眾號。
