【導讀】什么是溫度控制器？簡單的說，就是能夠自動調節溫度高低的一種自動控制元件，它主要應用于溫度、壓力和液位等，可謂應用之廣泛。說到溫度控制器時，你是不是想到了另一樣?xùn)|西---溫度傳感器。今天小編就和大家說說溫度控制器接線與參數，以及溫度傳感器有多少型號？
1.溫度控制器接線方法

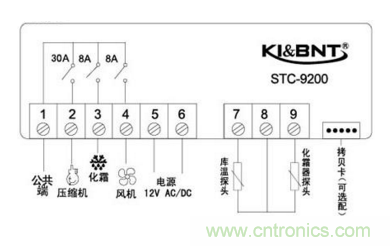

溫度控制器的接線無非是接輸入輸出最主要的2個部位接好線，和供電電源就可以正常的工作了。高檔，復雜的溫度控制器功能較多，主要是給2次儀表和記錄儀的信號，或者外部的開關信號。把握住儀表的功能就能很容易的接線。下圖是某一種型號的溫度控制器接線圖：
2.溫度控制器參數
1）數字顯示：雙層雙色四位數碼管顯示（紅色與綠色）；
2）電子棒顯示：20段指示輸出功率；
3）顯示數值范圍：0000～9999（小數點可變）；
4）儀表精度：0.2%FS±1位；
5）指示燈顯示：AL-1，AL-2，CAE（校準指示），MAN（手動狀態指示）；
6）壓力量程：可編程設置；
7）采樣周期：0.02秒；
8）報警輸出：兩路繼電器輸出，可編程設置
9）輸入信號：2mV/V、3.3mV/V、0～10mA、4～20mA、0～5V、1～5V、0～10V，需訂貨注明；
10）PID輸出：0～5V、0～10V、4～20mA，需訂貨注明；
11）工作環境：0～55℃，≤80%RH；
12）工作電源：85～265VAC（50～60Hz）、24VDC可選；
13）外型尺寸：96×96mm；
14）開孔尺寸：92×92mm。

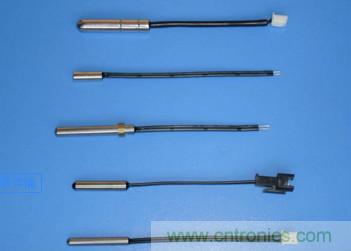

3.溫度傳感器有多少型號？
通過感溫元件來分類可以大致分成鉑熱電阻溫度傳感器、熱電偶溫度傳感器、熱敏電阻溫度傳感器。以下是各種溫度傳感器的型號：
1）鉑熱電阻溫度傳感器
鉑熱電阻是利用鉑絲的電阻值隨著溫度的變化而變化這一基本原理設計和制作的，按0℃時的電阻值R（℃）的大小分為10歐姆（分度號為Pt10）和100歐姆（分度號為Pt100）等，測溫范圍均為-200~850℃。
利用PT100鉑熱電阻作為感溫元件的型號有鎧裝式、裝配式、插座式、端面熱電阻。
可測溫度：溫度范圍在-200攝氏度到150攝氏度，-50攝氏度到850度。主要應用了需要溫度誤差小的行業或者是精密儀器儀表。
2）熱電偶溫度傳感器
熱電偶溫度傳感器主要是通過兩根不同的金屬材料焊接在一起的，主要溫度發生改變，那么兩端就會有不同的電勢產生，通過電勢的變化來得出相應的溫度變化。
可測溫度：最高達到2300度，在高溫段比較準用的K型正級。
3）熱敏電阻溫度傳感器
由金屬氧化物陶瓷組成，是低成本、靈敏度最高的溫度傳感器。
測溫范圍：溫度范圍小-50到200度左右，體積小，響應時間快。因為價格低廉所以在很多家用電器上都被應用到了。
以上就是溫度傳感器型號介紹了，大概有6種型號，大家可以了解一下。溫度傳感器對于環境溫度的測量非常準確，廣泛應用于農業、工業、車間、庫房等場所。
上文便是小編對“溫度控制器接線與參數、溫度傳感器有多少型號？”的解答，溫度控制器接線非常容易，不會的小伙伴們可以參考文中的方法。
