1、介紹



寬帶放大器的設計者需要滿足多種設計需求，例如，對許多應用來說，寬帶放大器需要足夠的線性，且在諧波頻率處是全反射的。此外，對于雷達，軍用發射機等非廣播電視的應用來講，放大器還必須能夠承受輸出端巨大的失配，這些通常是連接天線的特性，終端負載，待測設備本身的反射等原因造成的。對于這些應用，放大器的強健性，也就是說不易損壞就變得異常重要了。由于放大器損壞導致的不可測量，就意味著工程會面臨嚴重且昂貴的延誤，甚至實驗室的收益也會受到損失等。



從商業的角度來講，不論是初始投資還是以后的運行成本都是非常重要的。因此，高的可靠性以及易維護性就是達到這些目標的關鍵因素。此外，對于超大功率的寬帶放大器來說，為了降低運轉費用，還需要盡可能的提高功率效率。本文的第二部分將對此進行詳細討論。



當為某一個特定應用尋找放大器的時候，最重要的是能都解釋清楚數據表中的各個參數，不同的功放制造商定義功放參數的方式是不一樣的。第三部分將建議如何讀懂這參數并如何對比。



2、高功率寬帶放大器設計的挑戰



設計高功率寬帶放大器時，工程師需要對帶寬 ，增益，輸出功率以及在各種幅度和相位條件下失配的行為特性，線性度，諧波特性，功率效率等進行綜合考慮，并從中找出最重要的優先考慮的指標。



這些指標大多是相互影響的，對于給定的晶體管類型來說，設計的帶寬增加，能夠得到的輸出功率就會減小。更加具有挑戰性的是，為了達到更大的輸出功率，匹配網絡以及相應的功分電路，功率合成電路就會變得更加困難。同時，功放管的使用壽命非常依賴于放大器的散熱設計和功放管外圍的保護電路。



對于A類 放大器，晶體管通常偏置在一個較大的靜態電流上，這樣可以得到一個非常線性的放大特性，但是卻要承受差的功率效率，并對晶體管帶來很大的散熱壓力。AB類放大器相比A類放大器具有低的靜態偏置電流，同樣可以得到很好的線性特性，以及好得多的功率效率，晶體管的散熱壓力得到減小。通常都采用推挽結構來進行電路設計。



為了更好的理解熱應力對晶體管使用壽命的影響，我們可以以典型LDMOS晶體管的結溫行為特性來說明，如圖1所示。根據經驗所說，結溫降低10度，晶體管壽命可以增加一倍。如果使用GaN晶體管，結溫的降低對壽命有更大的好處?，F(xiàn)在的功放管可以提供更大的RF 功率密度，能夠?qū)崿F(xiàn)更加緊湊尺寸更小的放大器，設計的關鍵就變成了如何設計更加高效的熱沉來處理功放管耗散出來的大量熱能。對于A類放大器來說，這通常是難以實現的，需要更多的晶體管，并降低每個晶體管的最大功率輸出，來處理散熱難題。即使這樣，A類放大器在沒有射頻輸入的情況下，仍然具有很高的結溫，原因在于它們具有很大的靜態偏置電流，當散熱設計處理不好時，使用壽命就會大大減少。

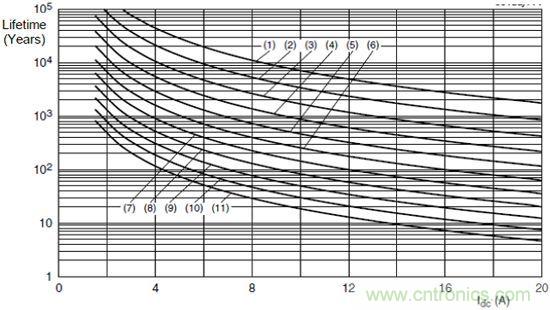

圖1、LDMOS 晶體管壽命隨漏極電流在不同結溫下的關系曲線，曲線1到11代表結溫從100 °C到200 °C，步進10 °C



對于一些應用來說，并不是總是需要寬帶放大器提供最大的功率輸出，例如進行EMS測試。圖2 顯示的是在一個200伏/米的EMS系統中，放大器加到EMS天線上的功率隨頻率變化的校準曲線?？梢钥闯?，需要不同的功率輸出來達到相應的場強。如圖2 中描述的，在100MHz處，需要的最大前向功率是1050瓦左右，而在200MHz及以上頻率處 ，所需的最大前向功率降到600瓦左右，對于某些頻點 甚至可以降低到400瓦左右。因此，在這些EMS應用當中，AB類放大器相比A類放大器具有更好的效率，晶體管更低的結溫可以帶來更長的使用壽命。

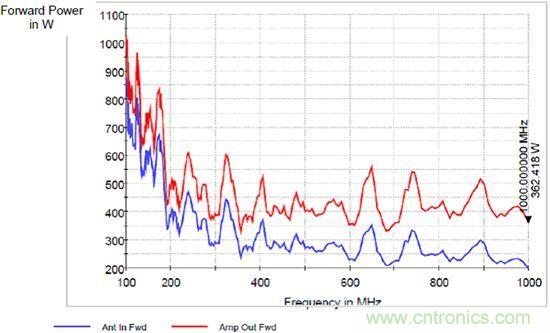

圖2、在EMS 測試中，為達到200伏/米的場強，放大器輸出和天線輸入端在不同頻率處所需要達到的前向功率



不考慮高功率寬帶放大器的類型，高的駐波比也會對晶體管帶來額外的壓力。因?yàn)榉瓷浠貋淼纳漕l功率也會消散在放大器電路中，這又進一步增加了晶體管的結溫。為了避免高的駐波比損壞放大器，必須設計出高效的功率耗散電路，這可以通過散熱系統合理的布局來實現，包括在相關的熱點布置熱傳感器，也可以通過監控晶體管的相關電壓和電流實現。另外，功放設計師和產品設計人員還要決定是否增加足夠的半導體功率單元，以保證放大器能夠在很差的駐波比情況下仍可以提供足夠的前向功率，或者是允許放大器在一定駐波比下開始回退。更多的半導體功率單元就意味著成本更高的放大器，市場上就需要一個更高的價格。



3、選擇合適的寬帶放大器



作為一個用戶，他們并不關心設計師所要面對的設計挑戰，只需要確保選擇一個合適的放大器來滿足自己的應用。而選擇放大器時，會發現有很多指標都是描述放大器性能的，用戶不僅需要考慮如輸出功率，諧波特性等技術指標，還需要考慮搭建維護整個高功率放大器系統的多個重要因素。下面將會對此進行詳細討論。



3.1 放大器輸出功率



為了對比不同功放廠家的功放輸出功率指標，通常以1dB壓縮輸出功率作為參考值。該指標定義了放大器增益比小信號增益下降1dB時對應的輸出功率。大多數的廠家都是以某個頻段范圍內的輸出功率來標稱整個放大器的輸出功率，實際上并不是在所有工作頻段上都能達到標稱的1dB壓縮輸出功率，一些廠家的數據表上提供的1dB壓縮輸出功率是偏低的。因此，一定要仔細對比數據表的數據，并且弄清楚整個輸出功率曲線。



對于一些高功率發射機應用，需要考慮整個系統的預算，通常情況下，天線在高頻段可以提供更大的增益，因此放大器提供較小的輸出功率就可以達到所需的場強。這樣，對于系統頻段上面部分購買使用更小的放大器。



3.2 諧波特性



放大器的諧波抑制通常使用dBc來描述的。非常重要的是，要確認廠家是在什么輸出功率上評估諧波抑制數據的。一般情況下是在1dB壓縮功率處，但也有一些廠家是在低的輸出功率上評估的，因?yàn)榻档洼敵龉β剩梢缘玫礁玫闹C波特性。這這種情況下，就很難知道放大器在1dB壓縮點時的諧波特性。不論是A類或是AB類放大器，一旦驅動到1dB壓縮點之上，諧波特性就會以非線性的方式惡化。



另外需要考慮的是，一定要清楚自己的應用是否對諧波特性有要求。比如說，一般放大器的諧波抑制標稱值是在-20dBc左右，而實際上-15dBc就夠用了，這樣可以把放大器驅動到更高的功率上，同樣如果需要更好的諧波特性，就要適當?shù)慕档洼敵龉β?，或選擇功率更大的放大器。



3.3 系統設計



當尋找合適的放大器時，非常關鍵的是要根據系統環境來決定選擇集成何種放大器。對于需要集成多個頻段的，還要選擇射頻開關，可以是在功放輸入端，或是輸出端，甚至是在功率采樣端口。一些廠家可以提供內嵌的開關，這樣就可以避免外部開關，降低系統設計的難度，同時也可以是遠程控制變得更加簡單。



對于一些接收或發射系統的應用，如雷達和干擾機，放大器能夠快速的靜默是非常有用的。通常要求靜默和輸出之間的切換在幾個微妙左右，而且靜默時的輸出功率要足夠的低，越接近-174dBm/Hz的熱噪聲底限越好，這就需要非常高的設計技巧，并不是所有的廠家都能實現的，因此需要更加嚴格的選擇放大器廠家。



進行系統設計的時候，找到不同頻段放大器的最優組合也是很重要的，按照長期以來的一貫做法來實現往往不是最好的方法。最好的是深入理解系統的需求，知道每個頻段所需要的確切功率等級，尤其是根據系統的應用需求，明確哪個頻段或是子頻段必需由一個放大模塊覆蓋。只有這樣，才能得到一個既經濟又具有優異技術指標的方案



3.4 系統運營費用



放大器系統的運營費用主要有系統正常運行時間，使用和維護的成本所決定。這個費用是放大器生命周期內擁有成本的最主要項目，因此在選擇放大器的時候一定要加以考慮。



系統的正常運行時間一是取決于放大器的強健性，比如說在惡劣條件下也能正常工作不故障，再者就是發生故障后的維修時間，如果放大器不能正常使用，關鍵任務可能就危險了，項目的進度就會延后，甚至是直接導致營收受到影響。



放大器的使用成本主要取決于功率效率，高的功率效率就代表著低的功率消耗，更少的耗散熱量，以及更少的處理散熱的成本，總之，就是更少的使用成本。因此，對于包括軍用EMC的大多數應用，建議購買高效率的放大器，尤其是需要超高輸出功率時。



為了保持長的運行時間和低的維護成本，最好是選擇在當?shù)赜泻芎弥С趾途S修服務的放大器廠家?，F(xiàn)在的放大器都有遠程控制功能，可以通過LAN 口接入進行最初的故障定位和錯誤分析，這個功能可以讓維護變得更加簡單。



而且放大器本身設計得也更加易于維護，比如說羅德與施瓦茨的BBA150模塊化放大器，能夠讓用戶自己在很短的時間內更換放大器模塊。最后的建議是選擇具有工業化生產能力和提供服務支持文檔記錄的放大器廠家，只有這樣才能保證放大器在用過幾年之后仍舊可以得到很好的服務。



4、總結



本論文描述了寬帶功率放大器設計師在研發時面臨的挑戰，必須在多個相互影響的設計指標之間進行反復折中才能得到最優結果。探討了A 類和AB類放大器之間的差別，以及熱應力對放大器使用壽命的影響，并提出了使放大器駐波能力更加強健的建議。



探討了為具體應用選擇合適的放大器時所要考慮的因素，必須仔細閱讀不同廠家產品的數據手冊來進行性能對比，進行放大器集成時必須考慮系統的要求，往往可以通過優化系統設計得到更加經濟的方案。



考慮放大器系統總的擁有成本時，不僅要考慮最初的購買成本，還要考慮放大器的強健性和易維護性，這樣可以最大化總的運行時間和壽命，降低總成本。



作者：羅德與施瓦茨（中國）科技有限公司 楊洪文
