鎖相環環路濾波器設計

發布時間:2017-11-13 責任編輯:lina

【導讀】隨著通信技術在各個領域的高速發展,頻率合成器作為通信設備的重要組成部分,對其也提出了越來越高的設計要求,不但要能滿足寬的頻率范圍、高的頻率穩定度和準確度,而且要求其具有良好的雜散和相位噪聲、快速的頻率切換。


       頻率合成技術是利用參考頻率源來產生具有一系列離散的、高準確度、高穩定度頻率信號的一項技術。鎖相式頻率合成器是利用鎖相環(PLL)將壓控振蕩器(VCO)的頻率鎖定在某一個頻率點上,由壓控振蕩器產生并輸出所需的頻率,這種方法輸出頻率穩定,雜散抑制好,輸出頻率范圍寬。隨著鎖相環電路集成化、數字化和小型化的不斷發展,已經出現了具有快鎖功能的鎖相環芯片,當前,鎖相式頻率合成技術得到了最為廣泛的應用。環路濾波器是鎖相環頻率合成器的關鍵部分,是頻率合成器設計中的一個最重要的環節,其參數的合理設計直接關系到頻率合成器輸出頻率信號的雜散、相位噪聲、穩定度及頻率轉換時間等多項指標,間接的影響通信系統的載波質量、接收性能、發射和接收信噪比、接收靈敏度及通信距離等。

  1 環路濾波器參數分析

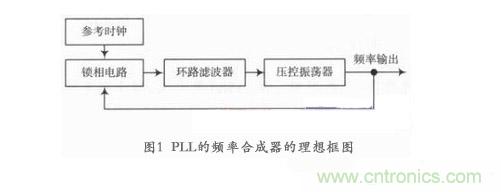

  PLL頻率合成器的基本框圖如圖1所示。

  鎖相環環路濾波器設計

  環路濾波器是由電阻、電容或者還有放大器組成的線性電路,是一種低通濾波器。它的作用是濾除掉來自PLL電路中鑒相器輸出電壓Vd(t)中的高頻成分和噪聲分量,得到一個干凈的控制電壓Vc(t)去控制壓控振蕩器的頻率輸出。環路濾波器包括有源環路濾波器和無源環路濾波器,可根據所選用的鎖相環芯片和壓控振蕩器來確定環路濾波器的形式。

  環路濾波器的主要指標包含:環路帶寬、鎖定時間、直流增益、高頻增益和阻尼系數等。其各項參數是根據環路中的VCO增益、電荷泵增益以及鑒相器的分頻比而設計的。

  環路參數設計中最為重要的參數是環路帶寬,環路帶寬與參考頻率、PFD和環路LP相位噪聲成正比關系,它與VCO的相位噪聲、鎖定時間和分辨率成反比關系。設計中進行環路帶寬參數的合理選擇有利于VCO的相位噪聲、鎖定時間、系統分辨率等多項指標的兼顧。

  環路濾波器設計中需滿足的參數指標高、受到的因素多,設計過程中計算公式復雜,難度較大。ADIsim PLL 3.1仿真軟件具有強大的模擬仿真功能,可利用其進行模擬仿真設計,快捷方便、準確合理的設計出穩定的環路濾波器,降低設計過程中的計算量,大大提高設計效率因而在鎖相環頻率合成技術中得到了廣泛的應用。

  2 ADIsimPLL 3.1功能介紹

  ADIsimPLL 3.1是一款全面的PLL頻率合成器設計和仿真工具,此軟件具有性能優良的模擬設計能力,其設計環境是基于ADI系列鎖相環芯片而設計的,因此,對ADI的鎖相環芯片而言,可以充分利用ADIsim PLL 3.1的強大功能,將環路濾波器設計得盡可能完美,而對具有相似功能的頻率合成器PLL芯片而言,可以對模擬仿真結果做一些必要的參數調整和修正,對環路濾波器的設計和性能提高也是很有幫助的。總之,ADIsimPLL 3.1設計仿真軟件的應用領域是十分廣泛的。

  ADIsimPLL 3.1設計仿真軟件的主要特點有:適用頻率范圍可達6 GHz;具有整數分頻和小數分頻兩種分頻模式可供選擇;具有多種的環路濾波器電路形式可供選擇;參考頻率源可根據需求選擇應用;包含豐富的可供選擇的PLL芯片;可仿真頻率合成器輸出的相位噪聲及雜散指標結果;對頻率轉換時間可進行模擬輸出;按照仿真結果模擬分析出所需電路的相關元器件參數。

  3 環路濾波器的設計應用

  實際工作中擬設計一款頻率合成器,其相關技術指標要求包括:頻率范圍滿足600~658 MHz;頻率間隔為25 kHz;相位噪聲滿足-90dBc /Hz@10 kHz和-135 dBc/Hz@1 MHz;頻率切換時間不大于2 ms。根據設計要求,參考頻率源定為10 MHz溫補振蕩器,其頻率穩定度可達6&TImes; 10-7,可滿足系統所要求的頻率穩定度,鎖相環芯片選擇ADI公司的ADF4156,該芯片具有高達6 GHz的RF輸入頻率,可滿足輸出頻率范圍要求,另外此芯片具有小數分頻功能,可實現25 kHz的頻率間隔,由于ADF4156芯片的Vp最大值為5.5 V,壓控振蕩器的壓控靈敏度為15MHz/ V,盡可能低的壓控靈敏度有利于輸出相位噪聲指標的提高。

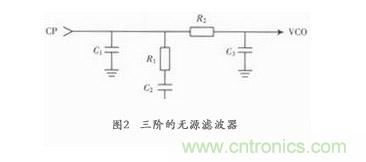

  對鎖相環電路及壓控振蕩器選定后,下面進入工作重點,即環路濾波器的設計,設計中根據選擇的鎖相環ADF4156,環路濾波器選三階的無源濾波器,電路形式如圖2所示。

  鎖相環環路濾波器設計

  圖2中電容器C1將來自電荷泵(ADF4156的CP腳)的脈沖轉化為直流電壓,但是根據對開環傳遞函數分析,它會引起環路的不穩定性,引入了電阻器R1和電容器C2是為了穩定環路,但同時又帶來的相應的紋波干擾,電阻器R2和電容器C3能夠濾除紋波干擾,同時可以濾除由鑒相頻率帶來的雜散分量。

  設計中環路帶寬的參數確定是非常重要的,從環路噪聲帶寬來看,BL應該選擇最小值,從環路穩定性來看,ξ(阻尼系數)越大環路越穩定。由于設計要求中對頻率切換時間的要求為不小于2 ms,在環路帶寬的選擇上可以進行折衷,從而兼顧噪聲抑制、頻率切換時間和環路的穩定性。

  根據設計要求在ADIsimPLL 3.1的設計界面中需要進行各項參數的設置,首先選擇PLL芯片ADF4156,進行一系列的參數配置:工作頻率范圍fmin=600 MHz,fmax=658 MHz;鑒相頻率選擇fPFD=1 MHz;設置MOD值為8,即可實現的頻率間隔;設置VP=5.2 V,最高可設置5.5 V;環路濾波器電路格式選擇CPP_3C;壓控靈敏度KV=15 MHz/V;參考頻率的輸入為10 MHz(溫補晶體振蕩器輸入);環路帶寬BL設置為5 kHz。

  各項參數設置完成后選擇“完成”,進行模擬仿真計算,環路濾波器的仿真結果可以清楚地顯示出相位噪聲曲線、頻率切換時間、雜散分布以及環路增益等多項仿真結果,并生成環路濾波器各電阻器和電容器的參數值。最后,可根據工程設計的要求,對相應器件的參數值進行調整,以滿足實際應用中工程設計的要求,參數調整過程中,所有仿真結果是可以實時更新的,這樣有利于調整過程中對仿真結果的掌握。

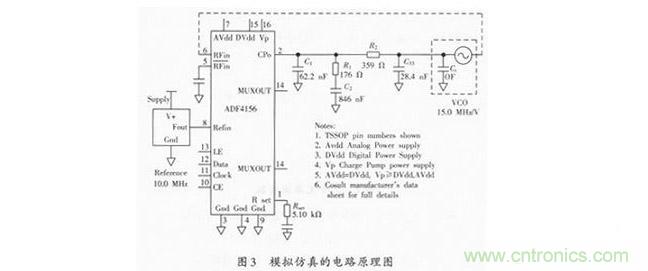

  基于以上仿真參數的設置,模擬仿真出的電路原理圖如圖3所示。

  鎖相環環路濾波器設計

鎖相環環路濾波器設計

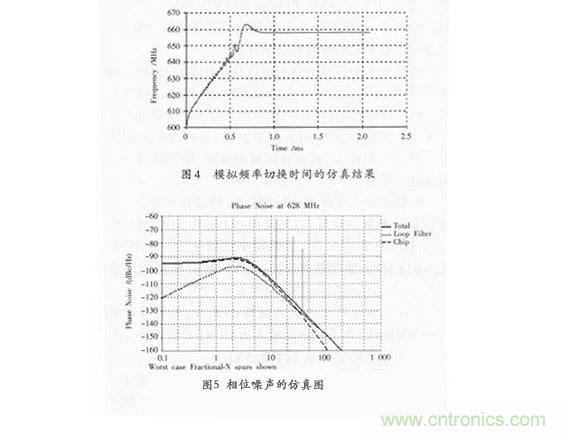

  頻率切換時間的仿真結果如圖4所示。

  仿真結果顯示,頻率轉換過程中達到下一頻點穩定狀態的切換時間為1.26 ms,可滿足設計要求中頻率切換時間不大于2 ms的要求。

  相位噪聲的仿真結果如圖5所示。

  模擬輸出的PLL相位噪聲為輸出頻率在628 MHz(中間頻率)頻率點上的相位噪聲曲線,從圖中可看到相位噪聲分布:-105 dBc/Hz@10 kHz;1 MHz處可優于-160 dBc/Hz,能滿足設計要求。

  根據仿真結果對PCB(印制電路板)中的環路濾波器進行參數配置,經過裝配調試,并與控制電路進行聯試及指標測試,電路正常工作,達到了設計預期目標,測試結果與仿真結果基本達到一致,滿足頻率輸出范圍600~658 MHz,最大頻率切換時間可達到1.45 ms(使用儀器為安捷倫公司的信號綜合測試儀E5052B),相位噪聲測試結果為-103 dBc/Hz@10 kHz,-155 dBc/Hz@1 MHz(使用儀器為PN9000),雜散指標在全頻段范圍內可達到-75 dBc,頻率穩定度可滿足要求(溫補晶體振蕩器指標保證),頻率合成器在要求的溫度范圍(-40~60℃)各項工作性能穩定。

  4 結語

  通過利用ADIsimPLL 3.1模擬仿真軟件,進行基于ADF4156頻率合成器芯片的環路濾波器的成功設計,由理論設計指導工程實際,提高了工作效率,減輕了設計過程中繁重的計算量,始終能夠?qū)⒃O(shè)計目的和設計過程有效地結合在一起,有助于簡捷快速的設計出符合要求的頻率合成器的環路濾波器。舉一反三,在設計過程中可廣泛的應用模擬仿真軟件,進行前期的理論分析指導,對實際的設計工作將有很大的幫助。
