【導讀】表面上看起來簡單的東西往往很復雜。就拿功率MOSFET來說吧，功率MOSFET只有三個引腳（柵極、源極、漏極），但是誰能想到看起來簡單的功率MOSFET會那么復雜。如果為熱插拔應用和功率轉換分別選MOSFET，你會選哪一個？
熱插拔電路使用一個功率MOSFET作為串聯限流器件，并且控制啟動涌入電流和故障電流。瞬變和故障事件發生期間，MOSFET的能耗會大于穩定狀態下消耗的電能，并且會超過MOSFET的發熱限值，所以設計人員必須確保MOSFET在其安全工作區（SOA）內運行。有很多不錯的資源可以幫助設計人員選擇一款合適的MOSFET來滿足所有事件區域內的功率耗散要求。
圖1：看起來簡單的N通道MOSFET
德州儀器(TI)還提供針對熱插拔應用的詳細Excel表格計算器。此應用使用應用注釋中列出的方法進行功率限制。這里有一個設計計算器的鏈接，此計算器特有TPS27420，一款支持電流監控的2.5V至18V熱插拔控制器。熱插拔和電子熔絲(e-fuse)計算器的完整列表請單擊這里。對于TPS27420，一款值得考慮的功率MOSFET協同器件是采用5mmx6mm SON封裝的全新30V CSD17570Q5B。這款MOSFET在其封裝尺寸內特有業界最低的0.56毫歐導通電阻（典型值，VGS=10V），并且專門針對高電流熱插拔應用進行了優化。
一個檢查MOSFET是否能夠耐受熱插拔應用中DC或單脈沖電流的快速方法就是查看MOSFET SOA曲線。這些SOA曲線通常假定結溫從25°C的環境溫度上升到額定最大結溫，在這個情況下為150°C。然而，散熱要求常常需要在更高的起始溫度上運行，并且圖中的數據必須根據等式1針對較低的溫度上升值進行調整，其中SOAT代表在任意溫度T上的SOA性能，SOAJMAX代表制造商SOA曲線的一個特定點上的性能，而TJMAX和TA代表峰值和環境結溫。
等式1：SOAT=SOAJMAXx(TJMAX–T)/(TJMAX–TA)

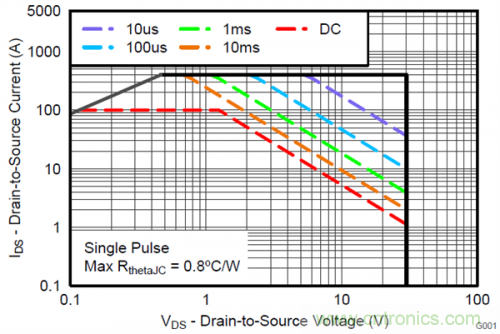

圖2：CSD17570Q5B在25°C時的最大安全工作區
例如，SOA曲線顯示CSD17570Q5B在25°C，1ms脈沖，最大輸入12V的條件下能夠耐受15A（或180W）的電流。比如說，當MOSFET工作結溫為79°C時，功率性能降為102W=180W*(150-79)/(150–25)。
較短的單音節詞看起來簡單，但是意思很復雜-這也一定是他們?cè)谂琶?0歌曲的歌詞中被廣泛使用的原因。引腳數量低的集成電路也可以很復雜。所以，我投功率MOSFET一票。
