隔離電源有新招:H橋變壓器驅動器電路設計
發布時間:2014-12-11 責任編輯:sherryyu
【導讀】本文介紹的是可以隔離高達10W電源的簡單解決方案。該方案采用8V至36V寬范圍直流電源供電,為變壓器原邊繞組提供高達300mA的電流驅動。具有可調節限流,從而間接限制副邊負載電流。真正做到隔離高壓電源。

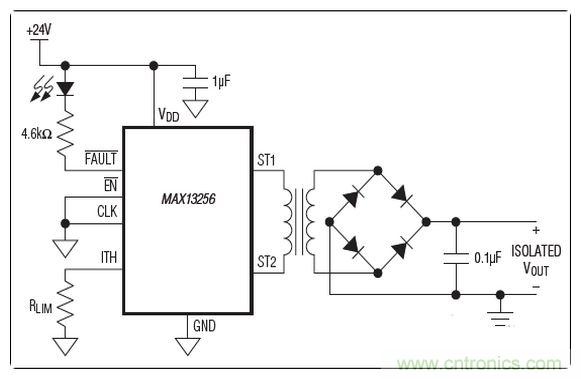

MAX13256 H橋變壓器驅動器為構建高達10W的隔離電源提供簡單的解決方案。器件采用8V至36V寬范圍直流電源供電,為變壓器原邊繞組提供高達300mA的電流驅動。通過變壓器的副邊與原邊的匝數比設定輸出電壓,可以產生任意電壓的隔離輸出。器件具有可調節限流,從而間接限制副邊負載電流,通過外部電阻設定MAX13256的限流門限。一旦器件檢測到過熱或過流故障,即刻觸發/FAULT輸出。
此外,器件還具有低功耗模式,當驅動器不工作時,將整體電源電流降至0.65mA (典型值)。器件具有內部振蕩器,支持自主工作模式;外部時鐘輸入可同步多個MAX13256器件并可精確設定開關頻率。內部電路確保工作在固定的50%占空比,確保在使用任何時鐘源時不會有直流電流通過變壓器。器件采用小尺寸10引腳(3mm x 3mm) TDFN封裝,工作在-40°C至+125°C汽車級溫度范圍。
